產品簡介

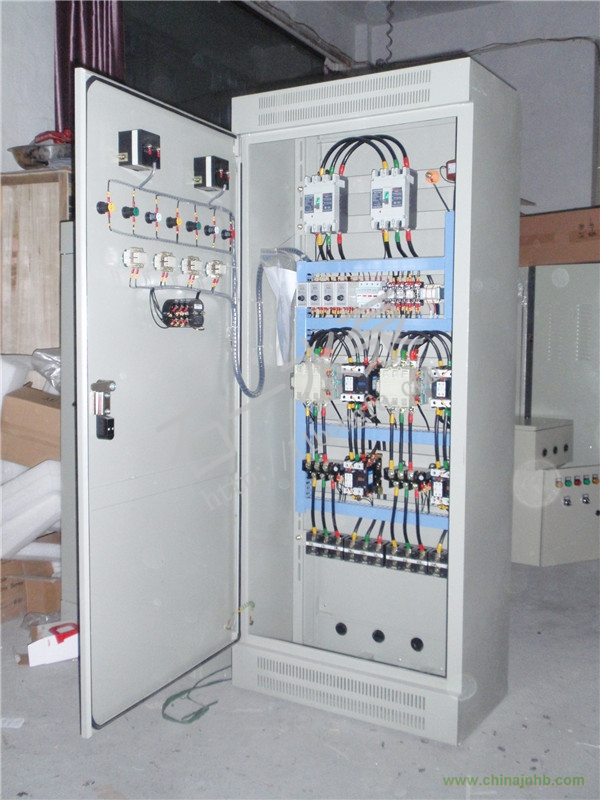

HYK、HYB、HYG水泵控制箱-功能原理及用途

1、多泵控制工作模式
二用：A型：可獨立控制1#、2#二臺水泵，也可通過浮球組合聯接，組成“1#用2#備”當流量變化或主用泵故障時，液位達到備用
泵起動控制點，備用泵自動投入工作。該型適用于控制二個水池液位，或用于控制變流量的給排水系統。
B型：當流量變化或主泵故障時，備用泵自動投入。
一用一備：控制1#、2#二臺水泵，可工作于“1#用2#備”或“2#用1#備”兩種工作方式，當主用泵出現故障時，備用泵自動投
入工作。
三用：A型：可獨立控制1#、2#、3#三臺水泵，也可通過浮球組合聯接組成“1#、2#用3#備”或 “2#、3#、用1#備” 或“
1#、3#用2#備”，當流量變化或主用泵故障時液位達到備用泵起動控制點，備用泵自動投入工作。該型適用于控制三
個水池液位，或用于控制變流量的給排水系統。
B型：主泵故障時，備用泵自動設入。
四用：A型：可獨立控制“1#、2#、3#、4#四臺水泵，也可通過浮球組合聯接，組成”1#、2#、3#、用 4#備“或”2#、3#、
4#用1#備“或”1#、3#、4#用2#備“或”1#、2#、4#用3#備“，當流量變化或主用泵故障時，備用泵自動投入
工作。該型適用于控制四個水池液位，或用于控制變流量的給排水系統。
B型：同上。
三用一備：控制“1#、2#、3#、4#四臺水泵，可工作于”1#、2#、3#用4#備“或”“2#、3#、4#1#、2#、4#用3#備”
四種方式。當主用泵出現故障時備用泵自動投入工作。

HYK、HYB、HYG系列控制箱引線編號、符號說明
