一  概述

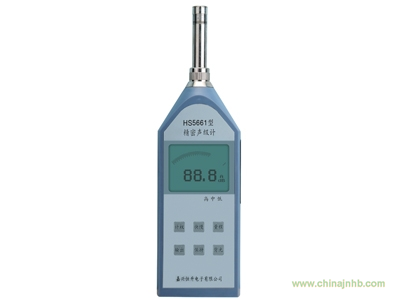

HS5661型精密聲級計是一種袖珍式、高精度的高聲級聲學測量儀器，由于采用了先進的數字檢波技術，使得儀器的穩定性、可靠性大大提高。

本儀器具有動態范圍大、操作方便、用途廣等特點。外殼采用ABS工程塑料，外形美觀。重量輕，便于攜帶；電池供電，功耗小；可接RS232數字輸出接口，可以和計算機進行遠程遙控遙測，也可多臺聲級計組網，用計算機控制同時進行測量。

本儀器可以廣泛用于各種機器、車輛、船舶、電器等工業噪聲測量和環境噪聲測量，適用于工廠企業、環境保護、勞動衛生、教學、科研等領域。

二  主要技術性能

   1 傳聲器：Ф12.7mm（1/2″）測試電容傳聲器

   2 頻率計權：A計權、C計權

   3 時間計權：快（F）、慢（S）、脈沖（I）

   4 檢波器特性：真有效值、峰值因數≥10

   5 儀器精度：符合IEC61672或GB3785 1型

   6 量程控制：手動，分三檔，線性范圍 > 60dB。

   7 量程范圍：   25dB  ~ 90dB    50dB  ~ 110dB       70dB  ~ 130dB

以上量程是出廠時的值，當用戶調過校準值或更換過話筒時，量程可能有所變化，具體范圍在量程高、

中時由過載指示和下限指示決定；在量程低時，測量上限由過載指示決定，下限由本底噪聲決定。

   8 顯示：大屏幕動態液晶顯示，瞬時聲級，具有模擬電表顯示。

   9 輸出接口：交流輸出、RS-232接口

  10 校準：使用1型聲級校準器或活塞發聲器。

  11 電源：內部用LR6（5#）堿性電池，可連續工作24小時。外接電源6V100mA。

  12 外形尺寸：l×b×h(mm):230×72×30

  13 質量：    300g（連電池）

  14 使用條件：  -10℃ ~ 50℃

三 交流輸出和RS232C輸出的使用

從聲級計右方交流輸出插座可輸出交流（AC）信號，供觀察信號波形或信號處理使用。交流輸出的最大幅度為±1.5V（峰值），輸出阻抗為600Ω，當有外接設備時要求外接設備的輸入阻抗最好大于50kΩ。聲級計的RS232C接口，通過它可以進行遠程遙控遙測,每秒鐘輸出一個瞬時值、它的波特率為9600 ，8位數據，1位停止位。
