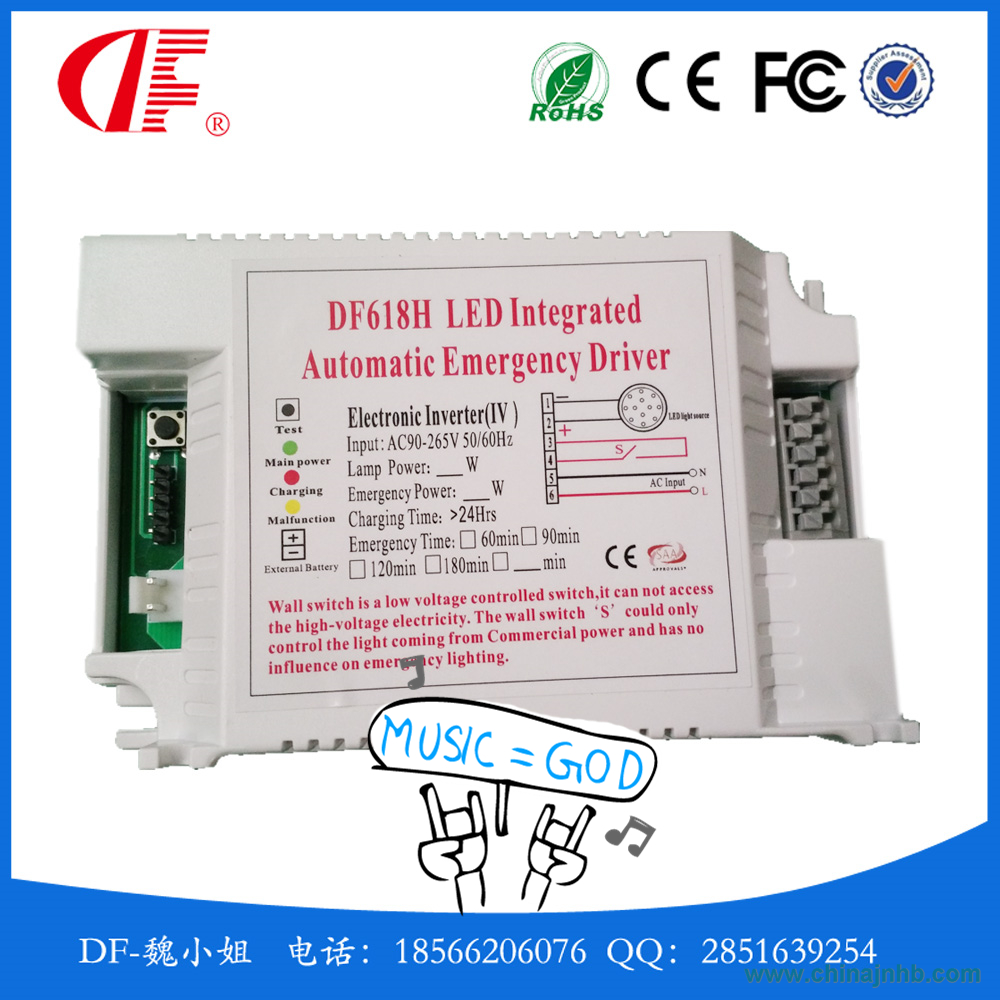

DF618H集成一體電源（驅動電源+應急電源）
1、適用于3-20W的LED面板燈、筒燈、天花燈、吸頂燈等 ；
2、集成一體電源，包含LED驅動電源+LED應急電源；
3、自帶鋰電保護板、配合3.6V或7.2V鋰電池作為應急蓄電池；
4、市電正常時，保持原功率照明，斷電時應急照明，可實現全功率或降功率應急照明，定制產品，可按客戶要求設計生產。
5、國際線路、三色指示燈，薄膜開關觸摸屏； 體積方正超薄安裝方便。
6、數字電路、具備自檢報警功能；
7、嚴格按照接線圖連接電路，不得隨意開啟封蓋；
8、技術參數：
輸入: AC 100V-270V 50HZ
輸出： 默認DC 36V或按燈具結構定制；
燈具功率：燈具3-20W ,
輸出功率：定制≤20W
應急時間：依客戶要求設定；
電池：3.6V或7.2V鋰電池安裝在集成一體電源盒內
充電電流：200mA
長寬厚尺寸=122*78**30mm
重量=300g
|
三、接線方法及注意事項
|
|
|
|
|
|
|
|
|
1—— 連接光源負極
|
|
|
2—— 連接光源正極
|
|
|
|
|
|
|
|
|
34—— 連接墻壁開關線
|
|
|
|
|
|
|
|
|
5——連接零線N 連接光源負極+光源外置驅動電源的輸出負極；
|
|
|
|
|
|
6—— 連接火線L 連接光源正極
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、注意事項
|
|
|
|
|
|
|
|
|
|
1、由專業電工或相關工程技術人員接線，務必在斷電狀態下連接電路，禁止帶電作業以免發生事故；
|
|
|
2、主電源線：充電火線L和零線N，直接接進樓層總箱，由總閘下設分閘控制；
|
|
|
|
|
3、墻壁開關僅僅控制市電照明，控制墻壁開關火線L與充電火線L必須是同相；
|
|
|
|
|
4、綠色燈-電源指示 ，紅色燈-充電指示 ， 黃色燈-故障指示；TEST-測試按鈕；
|
|
|
|
5、應急照明狀態下，除了光源照明，工作指示燈全部熄滅；
|
|
|
|
|
|
6、應急電源適宜的工作溫度-10 - 50℃，禁止高溫老化；
|
|
|
|
|
|
7、應急電源測試不得頻繁，每次間隔時應大于1分鐘，禁止頻繁按測試開關；
|
|
|
|
|
8、應急器為數字電路帶自檢功能（月檢、年檢）、故障或非法操作自動報警功能 ；
|
|
|
|
9、電池與應急器在存儲時期，電池應每三個月檢測放電充電一次，電池應該拔出應急器接插，分開存儲；
|
|
10、檢測使用期間，有任何疑問請及時聯系供方解決。
|
