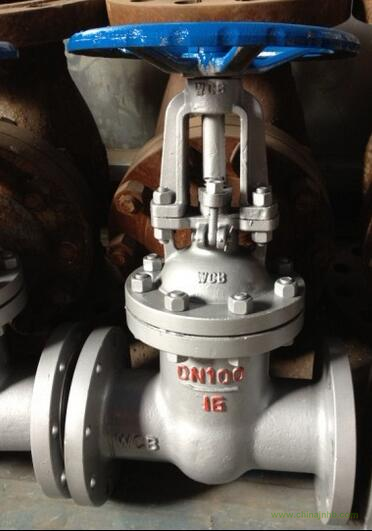

Z41H-16C Z41W-16T鑄鋼法蘭閘閥

價格：188元/臺
供貨總量：9999臺
最小起訂：1臺
發貨期限：1天
所在地區：江蘇省常州市
聯系人：黃工先生

立即詢價

18151981520

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

Z41H-16C Z41W-16T鑄鋼法蘭閘閥江蘇唐龍鑄鋼法蘭閘閥/銅閘閥生產廠家價格

Z41H-16C Z41W-16T鑄鋼法蘭閘閥 概述：

閘閥概述閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5o。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。有的閥門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

Z41H-16C Z41W-16T鑄鋼法蘭閘閥 壓力試驗

公稱壓力
NominalPressure

1.6

2.5

4.0

6.4

10.0

16.0

強度試驗
Shell Test

2.4

3.8

6.0

9.6

15.0

24.0

水密封試驗
Water Seal Test

1.8

2.8

4.4

7.0

11.0

18.0

上密封試驗
Backseat Test

1.8

2.8

4.4

7.0

11.0

18.0

氣密封試驗
Air Seal Test

0.4-0.7

Z41H-16C Z41W-16T鑄鋼法蘭閘閥 主要零件材料及性能

體、蓋、板
Body Cover Disc

閥桿
Stem

密封面
Sealing Face

墊片
Sealing Shim

填料
Packing

工作溫度
Working Temperature

適用介質
Suitable Medium

WCB

2Cr13

13Cr

STL

木體材料

With Body

Material

尼龍

Nylon

增強柔性石墨

13Cr/柔性石墨

Enhanced Flexible Graphite

1Cr13/Flexible Graphite

08軟鋼

08 Soft Steal

0Cr18Ni9Ti

0Cr17Ni12Mo2Ti

XD550F(T)

PTFE

柔性石墨

增強柔性石墨

Flexible Graphite

Enhanced Flexible Graphite

SFB/260

SFP/260

PTFE

≤425

水蒸汽油品

Water

Steam

Ｏil Goods

WC1

38CrMoAl

25Cr2MoV

≤450

WC6

≤540

WC9

≤570

C5 C12

≤540

ZGCr5Mo

≤200

硝酸類
Nitric acid

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

醋酸類
Acetic acid

ZG1Cr18Ni12Mo2Ti

1Cr18Ni12Mo2Ti

Z41H-16C Z41W-16T鑄鋼法蘭閘閥 主要尺寸和重量

1.6MPa

DN

L

D

D₁

D₂

b

n-φd

H

D₀

重量Weight

凸面法蘭
RF

Z40H
Z40Y
Z40W
Z40F
Z40N

Z41H
Z41Y
Z41W
Z41F
Z41N

16C
16P
16R
16I

15

130

95

65

45

14

4-14

170

120

5

20

150

105

75

55

14

4-14

190

140

6.5

25

160

115

85

65

14

4-14

205

160

9

32

180

135

100

78

16

4-18

270

180

12

40

200

145

110

85

16

4-18

310

200

36.5

50

250

160

125

100

16

4-18

358

240

29

65

260

180

145

120

18

4-18

373

240

33

80

280

195

160

135

20

8-18

435

280

45

100

300

215

180

155

20

8-18

500

300

63

125

325

245

210

185

22

8-18

614

320

108

150

350

280

240

210

24

8-23

674

360

134

200

400

335

295

265

26

12-23

818

400

192

250

450

405

355

320

30

12-25

969

450

273

300

500

460

410

375

30

12-25

1145

560

379

350

550

520

470

435

34

16-25

1280

640

590

400

600

580

525

485

36

16-30

1452

640

850

450

650

640

585

545

40

20-30

1541

720

907

500

700

705

650

608

44

20-34

1676

720

985

600

800

840

770

718

48

20-41

1874

800

1112

700

900

910

840

788

50

24-41

2083

800

-

800

1000

1020

950

898

52

24-41

2400

950

-

900

1100

1120

1050

998

54

28-41

2950

1000

-

1000

1200

1255

1170

1110

56

28-48

3245

1000

-

江蘇唐龍閥門有限責任公司始終以質量為本，一切為滿足用戶的經營理念，不斷應用新技術，新工藝、新材料，竭誠為用戶提供優質的閥門產品和更加完善的售后服務。凡而閥門源于臺灣，科學的管理，成熟的設計，精湛的工藝，精良的設備，精心的加工，精確的檢測，以求更加完美。銷售以來深受廣大用戶的良好評價。您的需要，我們的目標！

因產品的特殊性，固網絡發布的價格為臨時性添加，具體產品價格請致電我公司

Due to the special nature of the product, the price of fixed network is added as a temporary, the specific product price, please call my company

訂貨流程：致電我們-簡述具體型號-確認產品詳情-合同制作-傳真回傳簽訂-支付全款-物流發貨

Order processing: call us briefly specific models confirm product details - contract making - signed fax - payment in full - Logistics Delivery

【江蘇唐龍閥門有限責任公司】訂貨流程：
1、客戶采購清單傳真至0519-89811513或來電咨詢0519-88297252或加QQ：2318331477
2、收到客戶采購清單，為客戶提供閥門型號與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
【江蘇唐龍閥門有限責任公司】訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
