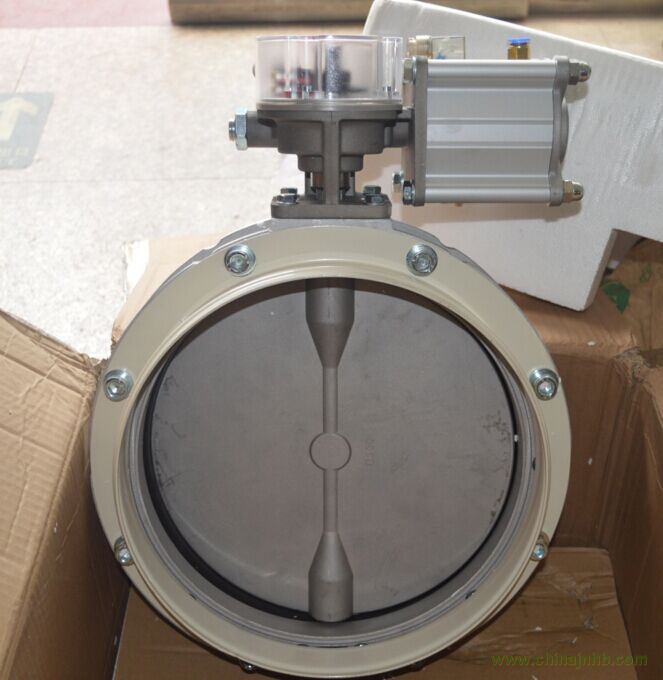

氣動水泥蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。

主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。

 氣動粉體蝶閥廣泛應用于粉體庫及粉料計量秤封料用。由蝶閥及氣動執行機構組成。其連接部分為花鍵連接，組成、拆卸方便。
設計標準 GB/T12238-89，試驗標準GB/T13927-92，結構長符合GB/T12221-1989。

一、產品特點：閥門采用對夾中心板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，
開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。
二、密封性能：閥門為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持100%零泄漏，
且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。

產品特點：

單法蘭閥門，帶有頂部法蘭及折邊部件，適用于連接柔性套管

雙法蘭閥門，頂部及底部為相同的法蘭

采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高

旋轉閥板采用高分子材料，耐磨損

組件少，輕質，便于搬運

產品詳細信息

品     牌： 河北恒通

產品型號：DN100 DN150、DN200、DN250、DN300

適用范圍：混凝土攪拌站及干性粉料

產品別名：蝴蝶閥

連接形式：法蘭

材    質：鑄鋁合金

公稱通徑：100-350（mm）

適用介質：空氣

壓力范圍：0.2Mpa

適用溫度：最高80℃

主體材料：半閥體為鋁合金材料，旋轉閥體采用高分子材料制作

結構形式：垂直板式               傳動形式：氣動

密封形式：軟密封型               氣動執行器配置：CP101型
