描述

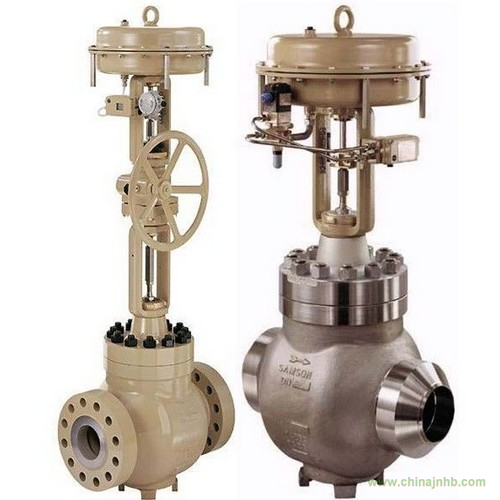

美國進口（FRANK）品牌氣動高壓單座調節(jié)閥是一種頂導向結構的調節(jié)閥，閥體流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向部分的導向面積大，搞振姓好。調節(jié)閥配用多彈簧式薄膜執(zhí)行機構，結構緊湊，輸出力大。

閥內組件

閥芯型式：單座柱塞型閥芯流量：

特    性：等百分比特性（%）和線性特性（L）材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等

附    件：定位器、空氣過濾減壓器、手輪機構、限位開關、電磁閥、閥位傳送器、保位閥、其它等;

性能

泄 漏 量： 符合標準ANSI B16.104 IV級，小于額定Cv的0.01％;

回    差： 1％(帶定位裝置);

線    性： ±1％(帶定位裝置);

技術參數

型式：單座鑄造球型閥

公稱通徑：1''-3'';

公稱壓力：ANSI 150-2500LB; PN16-PN700;

連接型式：法蘭、焊接;

材    料：碳鋼、CrMo鋼、不銹鋼等;

上 閥 蓋：常溫型（P）：-5～+230℃,伸長型:+230～+540℃

壓蓋型式：螺栓壓緊式;

填    料：V型PTFE填料、含浸PTFE石棉填料、石棉編織填料、石墨填料;
