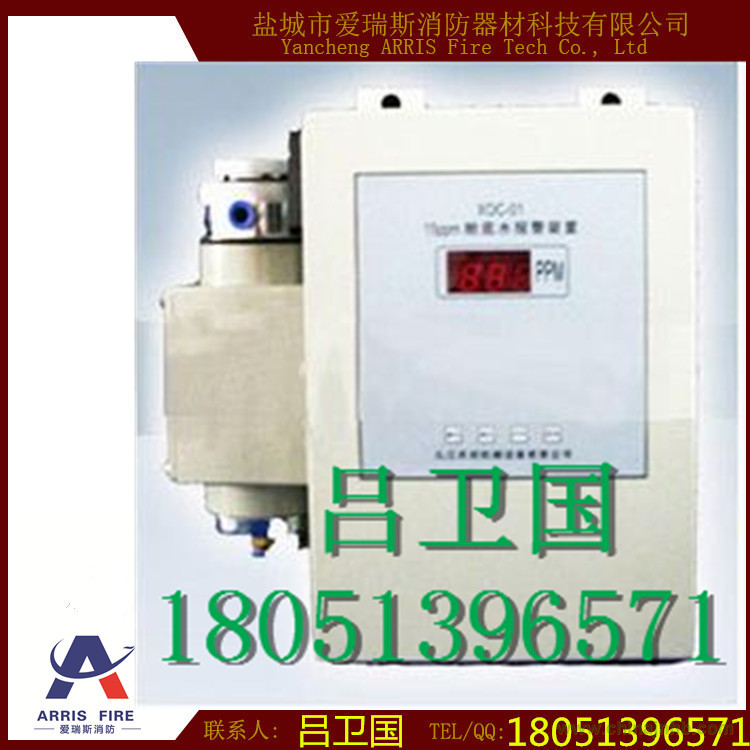

廠家直銷XOC-01油份濃度報警裝置 提供CCS EC船檢證書
我公司主要銷售和代理油水分離器，新型船用油水分離器，15PPM油污水處理裝置，生活污水處理裝置
，生活污水儲存柜，壓力水柜，倉底壓載水，船用油水分離器，新型船用油水分離器，15PPM油污水處
理裝置，船用生活污水處理裝置，船用生活污水儲存柜，船用壓力水柜，呼吸器，長管呼吸器,逃生呼
吸器,重型防化服，輕型防化服，消防炮，泡沫炮，氣脹式救生筏，可吊式救生筏，氣脹式救生衣，消
防泵，充氣泵，呼吸器充氣泵，救生衣燈，救生圈燈，救生筏燈，船用倉底壓載水，消防員裝備,防護
服，保溫服，防化服，隔熱服，，消防隔熱服，救生服，保溫服，防蜂服，緩降器，防毒面罩，工作
救生衣，水手刀，防水手電筒，船舶望遠鏡，救生浮，三片式救生衣，救生衣，新標準救生衣，救生
圈，塑料救生圈，泡沫噴頭,登乘梯，引航員軟梯，鋁合金軟梯，棍梯，滅火器材，干粉滅火器，泡沫
滅火器，CO2滅火器，檔鼠器，救生口糧、淡水，磁羅經，雷達反射器，雷達應答器，氣動拋繩器，氣
脹式腰帶，羅伯遜擔架，籃式擔架，救生板，救生藥箱，示位燈，釋放器，號鐘，號鑼，霧鐘，救生
浮索，消防員裝備，消防斧，防爆燈，充電防爆燈，鐵質消防箱，不銹鋼消防箱，中島消防栓，消防
板手，耐火繩，閥架，國際通岸接頭，多用水噴頭,信號燈，信號球,消防靴，頭盔，軟梯，號角，煙
火信號，手持紅色火焰信號，紅色降落傘信號，漂浮煙霧信號，組合煙霧信號，救生圈自亮燈及橙色
煙霧，拋繩器，拋繩設備，氣動拋繩設備，氣脹式安全圈，氣脹式救生環，信號旗，信號球，電動送
風呼吸器，消防水帶箱，消防裝備箱 ，黃沙箱， 緊急逃生呼吸器裝置箱 ，空氣泡沫裝置箱 ，平臺
吊籠，救生圈釋放裝置 ，堵漏器材 救生衣箱， 消防水帶，消防水噴頭，消防接頭，消防轉換接頭，
消防栓， 滅火器架， 救生圈釋放裝置， 救生圈架， 救生筏架，氧氣呼吸器，報警器，手搖報警器
，蘇生器等各類產品

1、概述
XOC-01型15ppm艙底水報警裝置用于船舶艙底油污水的連續檢測，也可用于化工、石油、環保等領域用
于含油污水的監測。
本儀器經中國船級社型式認可，技術性能符合MEPC.107 (49)決議（2003年7月18日通過）《修訂的船
舶機器處所艙底水防污染設備指南和技術條件》中第2部分《15 ppm艙底水報警裝置型式認可試驗和性
技術條件》以及第3部分《防污染設備型式認可環境試驗技術條件》的規定。儀器設計結構緊湊、牢
固，防護等級為IP45，完全適合于船舶機艙等環境工作。
XOC-01型15ppm艙底水報警裝置，具有測量結果顯示、15PPm報警值設定、污水達標排放控制和正比于
測量值的模擬信號輸出、提供數據打印以及歷史數據儲存和查詢等一系列功能。
XOC-01型15ppm艙底水報警裝置可以記錄日期、時間和報警狀態以及運行狀態。
2、性能指標
測量范圍：      0～30PPm（當測量值＞40ppm時，顯示值為80）
測量精度：      ±5PPm
報警指示：      兩個發光二極管
濃度值顯示：    三位LED
報警工作點：    15PPm
報警繼電器觸點負載能力：   5A/220V
供液壓力：      0.01～0.5MPa
重    量：      約13.5Kg
電    源：      AC220±10% 50Hz±5%
功    耗：      20W
防護等級：      IP45
使用工作環境：
溫度0～55℃，相對濕度95～100%中正常工作。

3、結構簡介
XOC-01型15ppm艙底水報警裝置的結構示。
 儀器的主要部件為測量室中光電轉換器，在儀器面板上裝有數據顯示板和操作鍵盤，儀器面板下部裝

有微型打印機。儀器箱體內部有數據處理電路板，電源和輸出部件以及數據打印輸出信號，包括電源

開關、保險絲盒、電源變壓器、電源濾波器、報警控制繼電器、輸出接線柱等。

4、使用方法
4.1 安裝
4.1.1 箱體固定
XOC-01型15ppm艙底水報警裝置用四個M8螺栓將儀器垂直安裝固定在安裝部位。儀器在安裝時應盡可能

地靠近油水分離器的取樣點，從而避免因取水樣產生延時導致報警動作的延時，儀器的四周應有足夠

的空間以便日常維護。
4.1.2管路連接
儀器與外部管路連接參見附圖三。
管路安裝推薦采用φ8×1mm紫銅管，儀器箱體左側的管路接頭為取樣水進口接頭，出水接頭在測量室

頂部的出口部件上，管路間的連接均采用標準卡套接頭。儀器上有用于無油清水和取樣水轉換的球閥

。樣水采集點應考慮選擇在分離器排放管的垂直部件上，以減少樣液中所夾帶的空氣，使儀器的玻璃

管內充滿自下而上流動的樣液。
注意：在整個取樣管路上，不能安裝任何閥門。
4.1.3 開、關箱門
   儀器在運行時，請把儀器的箱門關好并鎖死，否則儀器報警。如因接線、開或關儀器等必須打開箱

門時，請按以下步驟進行操作：
（1）把隨機配帶的鑰匙正確地插入鎖孔中。
（2）左手用力按住箱門靠近鎖孔的邊緣不放，使箱門有一個稍微向下的位移，同時用右手逆時針轉動

鑰匙90度。
（3）用手將箱門打開。
關箱門的操作步驟如下：
（1）把隨機配帶的鑰匙正確地插入鎖孔中。
（2）合上箱門，左手用力按住箱門靠近鎖孔的邊緣不放，使箱門有一個稍微向下的位移，同時用右手

順時針轉動鑰匙90度。
（3）拔出鑰匙并妥善保管好，以備下次開箱時使用
4.1.4 接線
打開儀器箱門，可以看到在箱體底部12個接線端子，電源、報警器以及控制電磁閥的電纜從儀器底部

四個φ20mm的填料函中穿過與接線端子相連接。典型端子排接線圖見附圖四。
其中，1號和2號接線端子為儀器外接電源，用來給儀器提供工作電源；3號和4號接線端子為輔助電源

，可以用來給被控的報警器以及電磁閥提供工作電源；5、6、7號接線端子對應報警繼電器1的輔助觸

點，6號端子為公共點，8、9、10號接線端子對應報警繼電器2的輔助觸點，9號端子為公共點，1號繼

電器通常用于報警，  2號繼電器用于控制外部電磁閥。在儀器斷電或報警情況下，5號和6號端子觸點

斷開，6號和7號端子觸點接通， 8號和9號端子觸點為斷開，9號和10號端子觸點接通；在儀器接通電

源且運行在不報警狀態時，5號和6號端子觸點接通，6號和7號端子觸點斷開， 8號和9號端子觸點接通

，9號和10號端子觸點斷開。11號和12號端子是為監視油水分離器的運行而設定的，用戶必須使用該功

能才能符合規范要求。儀器出廠時，11號和12號端子接線端子被短接，請用戶將被短接的接線端子斷

開，然后接一控制油水分離器電機運行的接觸器的無源常開觸點即可。

4.2 運行
    儀器在運行前，必須對儀器進行下列檢查：
4.2.1 電氣部分：
接地端子是否可靠。
供電電源電壓是否與本儀器規定輸入電壓一致。
4.2.2管路部分：
檢查所有管路是否有滲漏現象。
經過上述檢查，確認儀器沒有問題后，儀器就可進入運行狀態。當水樣含油濃度等于或大于15PPm，1

號報警指示燈在2秒內點亮，同時1號繼電器動作。如果水樣含油濃度在5秒內還未降到15ppm以下時，2

號報警指示燈點亮，同時2號繼電器動作。儀器在停止運行前，用清水通入儀器運行2分鐘,再將電源開

關斷開。每次關機后至少停10秒后再開機,以保證儀器正常運行。

4.3 數據打印
打印需要查詢的數據時，請輸入被查詢數據的日期，具體方法如下：
（1）按“1”鍵，此時面板上顯示兩位代表年份的數字，且第一位數碼管不停地閃爍。如果需要修改

年份，請直接輸入代表當前兩位數字的年份，如輸入代表當前兩位數字的年份“05”，請先按數字鍵

“0”，此時第一位數碼管停址閃爍，而第二位數碼管在不停地閃爍，然后按數字鍵“5”，則第二位

數碼管停址閃爍，而第一位數碼管在不停地閃爍，如果顯示的年份正確，請按“確認”鍵進行確認，

此時兩位數碼管會熄滅一下后繼續顯示代表年份的兩位數字；如果不需要修改年份，也請按“確認”

鍵進行確認，此時兩位數碼管會熄滅一下后繼續顯示代表年份的兩位數字。
（2）按“2”鍵，此時面板上顯示兩位代表月份的數字，且第一位數碼管不停地閃爍。如果需要修改

月份，請直接輸入代表當前兩位數字的月份，如輸入代表當前兩位數字的月份“08”，請先按數字鍵

“0”，此時第一位數碼管停址閃爍，而第二位數碼管在不停地閃爍，然后按數字鍵“8”，則第二位

數碼管停址閃爍，而第一位數碼管在不停地閃爍，如果顯示的月份正確，請按“確認”鍵進行確認，

此時兩位數碼管會熄滅一下后繼續顯示代表月份的兩位數字；如果不需要修改月份，也請按“確認”

鍵進行確認，此時兩位數碼管會熄滅一下后繼續顯示代表月份的兩位數字。
（3）按“3”鍵，此時面板上顯示兩位代表日期的數字，且第一位數碼管不停地閃爍。如果需要修改

日期，請直接輸入代表當前兩位數字的日期，如輸入代表當前兩位數字的日期“26”，請先按數字鍵

“2”，此時第一位數碼管停址閃爍，而第二位數碼管在不停地閃爍，然后按數字鍵“6”，則第二位

數碼管停址閃爍，而第一位數碼管在不停地閃爍，如果顯示的日期正確，請按“確認”鍵進行確認，

此時兩位數碼管會熄滅一下后繼續顯示代表日期的兩位數字；如果不需要修改日期，也請按“確認”

鍵進行確認，此時兩位數碼管會熄滅一下后繼續顯示代表日期的兩位數字。
（4）按下“▼”鍵，再按“打印”鍵。
打印機就會把某年某月某日的報警數據打印出來。
例：如下打印的數據：
2005-8-26
        VAL         SEAL              SEPA
15：05      10          NORMAL          RUN
15：05      16(Alarm)    NORMAL          RUN
15：10      10          OPEN (Alarm)       RUN
15：15      10          OP+CL (Alarm)      RUN
15：20      10          CLEAR(Alarm)      STOP
15：25      10          NORMAL           STOP
當儀器測量的樣水濃度大于或等于15ppm、或者用清水清潔儀器，或者儀器箱門打開時，儀器會發出報

警并把它記錄下來。上述輸出的打印格式中，第一行的“2005-8-26”代表打印的是報警的日期，第一

列代表的是記錄報警的時間，第二列“VAL”對應的是儀器報警時所對應的濃度，第三列“SEAL”對應

的是清潔儀器與箱門的狀態，即儀器打開箱門時，對應的狀態為“OPEN”，若儀器用清水進行清潔，

對應的狀態為“CLEAR”,若用清水對儀器進行清潔且箱門打開時，對應的狀態為“OP+CL”，若儀器在

常態下運行，對應的狀態為“NORMAL”;第四列“SEPA”對應的是儀器報警時油水分離器的運行狀態，

當油水分離器運行時，對應的狀態為“RUN”，當油水分離器沒有運行時，對應的狀態為“STOP”，至

于如何監控油水分離器的運行，請參見4.1.4接線一節。如果這一時段儀器沒有發生報警，打印機就會

打印出“NORMAL”的字樣來；如果這一時段儀器沒有運行，打印機就會打印出“OFF”的字樣
注意：如果按下“測試”鍵，儀器會模擬濃度值為15ppm時的報警狀態，再次按下“測試”鍵，模擬報

警結束。
