一、產品概述：

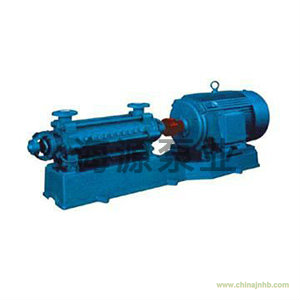

DG型臥式單吸多級分段式離心泵，可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城市高壓給排水。輸送介質溫度為-20℃~150℃，進口允許壓力小于0.6MPa。

該系列泵采用了國家推薦使用的高效節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。

、結構特點：

DG型泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。

該系列泵轉子部分主要由及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心軸承。滾動軸承用油脂潤滑、滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。

泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。

軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通過一定壓力的水，起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套，保護泵軸。

次高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-67、DG155-67型泵可采用滑動軸承、稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承，干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
