紹興|金華|衢州|舟山|臺州|麗水消防巡檢柜產品結構特征與工作原理

a) 本公司巡檢柜主要由總電源自動斷路器、變頻調速器、交流接觸器、可編程序控制器、小型繼電器、觸摸屏等電器元件組成，變頻調速器輸出頻率設定為10周低頻頻率，觸摸屏用來設定消防水泵的巡檢周期和時間，在可編程序控制器的控制下，變頻調速器經交流接觸器分別對被檢測的消防水泵低頻供電，使消防水泵按設定的周期低速運行，達到巡廻檢測的目的。當火警發生時，可編程序控制器接到消防命令，巡檢柜自動瞬時停止工作，同時發出信號，啟動消防配電柜給消防水泵供電，實現滅火的功能。

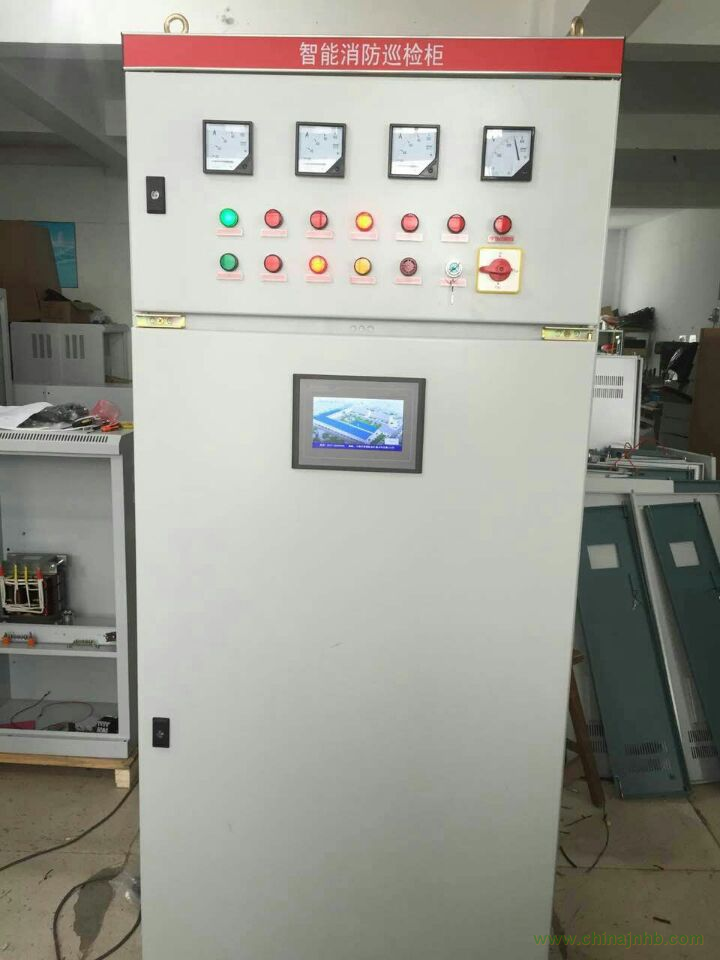

b) 巡檢柜面板設有數字電流表、巡檢信號燈、手動/自動選擇開關、電笛解除按鈕和緊急停止按鈕，正常情況下手動/自動選擇開關設置在自動位置，巡檢柜按觸摸屏設定的周期和時間運行；也可以在手動狀態下分別巡檢單臺水泵。

c) 巡檢設備具有過電流、過電壓、欠電壓、缺相等保護功能，并設有過流故障信號燈，發生故障時巡檢柜發出聲光報警信號，觸摸屏顯示具體故障水泵的位置。

d) 巡檢柜采用小型觸摸屏進行數據設定，通過界面顯示巡檢運行參數，操作采用中文菜單并具有數據記憶功能，完成對故障時的瞬態參數記憶（不低于10條）。

浙江清屋消防巡檢柜產品技術特性

a) 額定電壓：3相380V

b) 額定電流：AC250A

c) 巡檢最多功率：

d) 巡檢回路：最多10回路（特殊要求可以定制）

e) 巡檢周期：24小時，單泵巡檢時間：10分鐘（巡檢周期和時間可根據需要設置）

A.5 規格尺寸

序號 功率 產品尺寸(寬×深×高 mm)

1 15KW 800×600×1800

2 18.5KW 800×600×1800

3 22KW 800×600×1800

4 30KW 800×600×1800

5 37KW 800×600×2200

6 45KW 800×600×2200

7 55KW 800×600×2200

8 75KW 800×600×2200

9 93KW 800×600×2200

10 110KW 800×600×2200

11 132KW 800×600×2200

12 160KW 800×600×2200

浙江清屋消防巡檢柜產品設備的安裝和調整：

a) 自動巡檢控制設備必須安裝在干燥、潔凈、散熱條件良好的室內。

b) 自動巡檢控制設備的安裝必須由專業電氣人員進行。

c) 自動巡檢控制設備必須嚴格按照電氣圖紙和相關建筑布線圖的要求安裝、配線、敷設。

d) 由巡檢控制設備連接到消防水泵配電柜的接線應做好色標，盡量保證和消防水泵配電柜的相序一致。

e) 巡檢控制設備和消防泵配電柜之間的互鎖、啟動信號線，在連接時必須保證接線正確無誤。

f) 所有電控柜和水泵電機的外殼必須接地。

g) 檢查巡檢控制設備和消防泵配電柜之間的接線，保證接線正確、緊固，檢查水泵電機對地絕緣。

h) 消防巡檢設備的試運行：

h.1) 切斷消防水泵配電柜的電源，由巡檢控制設備提供電源進行模擬動作試驗，在此工作狀態下要求做到消防水泵轉向正確，消防水泵配電柜內的交流接觸器不得動作。

h.2) 切斷巡檢控制設備的電源，由消防水泵配電柜提供電源進行模擬動作試驗，在此工作狀態 下要求做到消防水泵轉向正確，巡檢控制設備內的交流接觸器不得動作。

A.7 使用、操作使用前的準備和檢查；

a) 檢查電源進線，保證三相電源接到控制設備；

b) 將緊急停止開關置于停止位置；

c) 將巡檢手自動開關置于停止位置；操作和運行

d) 接通總電源開關，打開緊急停止開關，面板上的電源指示燈和數顯表顯示，變頻調速器上電，觸摸屏顯示控制界面；

e) 如果需要手動巡檢，將開關置于手動位置，在觸摸屏顯示的手動界面上點手動啟動，再點相應的水泵即可實現該水泵的低速巡檢，按手動停止水泵即停轉；

f) 手自動巡檢開關置于自動位置，點自動啟動，巡檢控制設備即按照設定的周期和時間自動進行巡檢，巡檢運行時相應水泵的指示燈亮，按自動停止時巡檢停止。

g) 觸摸屏設有顯示運行水泵位置、巡檢周期、水泵運行時間和間隔時間的數字框，點擊該框可以改變設置參數。

h) 觸摸屏界面上還設有故障報警的信號，當消防水泵電機發生故障或運行電流異常時，故障報警框閃爍，點擊該框即可顯示發生故障的水泵位置，故障消除后即可恢復。

I) 本巡檢控制設備，是用于企事業單位消防系統消防水泵的日常巡廻檢查，所以必須和消防水泵的配電柜配套使用，根據系統的大小，本設備可以配套1~10路消防配電柜，為了保證巡檢控制設備和消防配電柜的可靠運行，設備中設置了互鎖電路，當巡檢控制設備運行時切斷消防水泵，當需要消防時立刻停止巡檢控制設備，啟動消防配電柜
