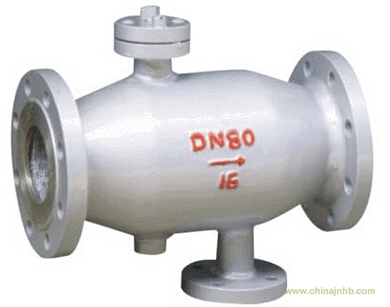

進典閥門有限公司提供的RZPG-I自動排污過濾器數據、簡介
RZPG-I自動排污過濾器工作原理：
管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器任何部件來排除污物，只需打開排污閥即可排污(1)在排污前先把過濾器前閥門，關小流量，(2)排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。
RZPG-I自動排污過濾器主要技術參數和材料：
工作壓力：1.6MPa
試驗壓力：2.4MPa
閥體：20#鋼管 濾網：304
【自動沖洗排污原理】
1、工作過濾
正常工作時，水流轉向閥為開啟狀態。需處理的水通過過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
2、沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。
3、反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。
【技術參數】
|
殼體材質
|
碳鋼
|
不銹鋼
|
|
濾框濾網材質
|
不銹鋼
|
|
密封件材質
|
耐油石棉、丁晴橡膠、聚四氟乙烯
|
|
工作溫度(℃)
|
-30～380
|
-80～450
|
|
公稱壓力(MPa)
|
0.6～5.0 (150Lb～600Lb)
|
|
過濾精度（目/in）
|
10-300
|
RZPG-I自動排污過濾器連接尺寸：
|
型號
|
L
|
A
|
B
|
D
|
排污口
DN
|
|
RZPG-I-40
|
245
|
160
|
70
|
90
|
15*
|
|
RZPG-I-50
|
255
|
170
|
80
|
100
|
20*
|
|
RZPG-I-65
|
270
|
180
|
86
|
120
|
25*
|
|
RZPG-I-80
|
320
|
217
|
110
|
140
|
32
|
|
RZPG-I-100
|
350
|
245
|
128
|
180
|
40
|
|
RZPG-I-125
|
438
|
291
|
162
|
200
|
50
|
|
RZPG-I-150
|
525
|
335
|
189
|
230
|
65
|
|
RZPG-I-200
|
700
|
455
|
220
|
280
|
80
|
|
RZPG-I-250
|
875
|
585
|
255
|
330
|
100
|
|
RZPG-I-300
|
1050
|
698
|
294
|
380
|
125
|
|
RZPG-I-350
|
1200
|
785
|
331
|
450
|
150
|
|
RZPG-I-400
|
1400
|
940
|
378
|
480
|
150
|
|
RZPG-I-450
|
1550
|
1035
|
716
|
500
|
150
|
|
RZPG-I-500
|
1700
|
1140
|
780
|
580
|
200
|
|
RZPG-I-600
|
2000
|
1315
|
830
|
650
|
200
|
|
RZPG-I-700
|
2280
|
1580
|
915
|
700
|
200
|
|
RZPG-I-800
|
2500
|
1720
|
965
|
820
|
200
|
|
RZPG-I-900
|
2800
|
2000
|
1065
|
880
|
250
|
|
RZPG-I-1000
|
3120
|
2270
|
1115
|
920
|
250
|
|
ZPG-I-1100
|
3450
|
2570
|
1215
|
960
|
250
|
|
ZPG-I-1200
|
3700
|
2780
|
1275
|
1040
|
250
|
|
ZPG-I-1500
|
4470
|
3420
|
1510
|
1400
|
250
|
