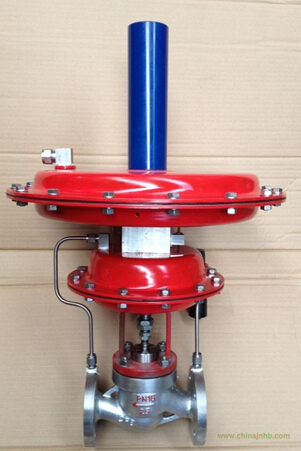

ZZDQ氮封閥
產品概述：
ZZDQ氮封閥無需外加能源，利用被調介質自身能量為動力源。自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置。現已廣泛應用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。
閥特點：控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥后0.001MPa）特別適合微壓氣體控制。
壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定
ZZDQ氮封閥零件資料：
閥體、閥蓋：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13
技術參數：
|
公稱通徑 DN(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
閥座直徑 (mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數 KV
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
壓力調節范圍 Kpa
|
0.5~7 5~20 15~50 30~150
|
|
公稱壓力 PN(MPa)
|
1.0 1.6
|
|
被調介質溫度 ( ℃ )
|
-20~90
|
|
流量特性
|
快開
|
|
調節精度 (%)
|
≤ 3
|
執行機構薄膜
有效面積 (cm 2 ）
|
200
|
280
|
400
|
|
允許泄漏量
|
符合 ANSIB16.104-1976 IV 級
|
◆外形尺寸
|
公稱通徑 (DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
法蘭端面距 (L)
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
|
H
|
610
|
610
|
630
|
630
|
640
|
710
|
720
|
730
|
800
|
930
|
|
H1
|
330
|
330
|
350
|
350
|
360
|
430
|
440
|
450
|
520
|
650
|
|
φ
|
310
|
400
|
|
D
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
|
D 1
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
|
D 2
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
|
n-d
|
4-14
|
4-18
|
8-18
|
8-22
|
◆連接尺寸及標準
法蘭標準：GB9113-88；
法蘭密封面型式：凸面；
信號接口：內螺紋M16X1.5；
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準
◆訂貨須知
訂貨時請用戶提供以下資料
·調壓閥名稱、型號
·公稱通徑
·公稱壓力（MPa）
·介質名稱
·工作壓力及范圍
·閥體材質
·其他特殊要求
