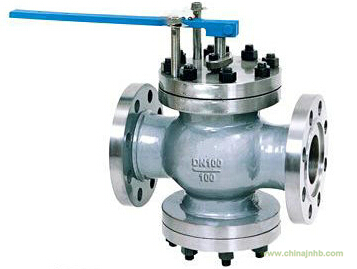

T40H手動回轉式調節閥
回轉式調節閥結構特點和用處
T40H型手動回轉式調節閥主要由閥體、套筒、閥瓣、閥桿等零件組成。套筒和閥瓣上都開有節流孔。通過閥瓣在閥座內回轉來改變過流面積，調節流量。閥蓋上設有開度指示標尺以顯示閥門的開度狀態。
T40H型手動回轉式調節閥廣泛應用于給水管路中作調節流量使用。也可在油品管路中使用。
回轉式調節閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體
|
WCB
|
|
閥蓋 底蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
填料
|
柔性石墨
|
回轉式調節閥流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
2
|
4
|
4.5
|
5
|
14
|
15
|
16.5
|
51
|
52
|
80
|
105
|
150
|
225
|
360
|
480
|
630
|
800
|
回轉式調節閥外形尺寸(PN1.6-4.0)
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
L1
|
H
|
H1
|
|
1.6/2.5MPa
|
4.0MPa
|
|
15
|
160
|
180
|
155
|
170
|
95
|
|
20
|
160
|
180
|
180
|
175
|
98
|
|
25
|
180
|
200
|
180
|
175
|
110
|
|
32
|
200
|
220
|
180
|
175
|
110
|
|
40
|
220
|
240
|
195
|
190
|
125
|
|
50
|
250
|
270
|
195
|
190
|
125
|
|
65
|
280
|
300
|
195
|
190
|
130
|
|
80
|
310
|
330
|
245
|
245
|
160
|
|
100
|
350
|
380
|
245
|
245
|
170
|
|
125
|
400
|
450
|
350
|
300
|
200
|
|
150
|
450
|
500
|
350
|
310
|
210
|
|
200
|
500
|
550
|
500
|
345
|
240
|
|
250
|
650
|
580
|
395
|
290
|
|
300
|
800
|
750
|
470
|
335
|
|
350
|
850
|
750
|
520
|
375
|
|
400
|
900
|
750
|
560
|
405
|
|
500
|
950
|
800
|
650
|
465
|
