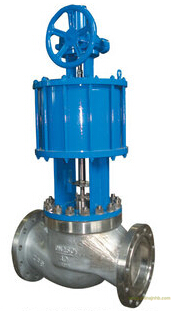

ZSPC氣動活塞式切斷閥
ZSPC氣動活塞式切斷閥概述：
ZSP NC型氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
技術參數和性能
一、型號、規格
|
型號
|
常溫型
硬密封
|
常溫型
軟密封
|
中溫型
硬密封
|
常溫型硬密
封帶手輪
|
常溫型軟密封帶手輪
|
中溫型硬密封帶手輪
|
|
型
號
|
ZSP NC1-（16/64）B K
|
ZSP NC2-（16/64）B K
|
ZSP NC1-（40/64）B KG
|
ZSPC1-（16/64）B K
|
ZSPC2-（16/64）B K
|
ZSPC1-（40/64）B K
|
|
規格
|
DN20-200
|
二、主要技術參數和性能指標
1、 切斷機構主要技術參數
|
公稱壓力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
125
|
260
|
350
|
540
|
|
公稱壓力MPa
|
1.6；4.0；6.4
|
|
行程mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快開
|
|
介質溫度℃
|
軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型）
|
|
法蘭尺寸、型式
|
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
|
|
閥體材質
|
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
|
|
閥座、閥芯材質
|
1Cr18NI9；0Cr18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫型）；熱片式（中溫型）
|
注
可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
2、執行機構主要技術參數與切斷機構匹配關系
|
公稱通徑mm
|
執行機構型號
|
氣缸直徑mm
|
行程mm
|
進氣孔螺紋
|
備注
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
ZSP：單作用
ZSP：雙作用
|
|
20
|
ZSPA B-1
|
ZSPA B-1
ZSN-1
|
150
|
150
|
10
|
M16×1.5
|
M16×1.5
|
|
25
|
|
40
|
ZSPA B-2
ZSN-1
|
200
|
16
|
|
50
|
|
65
|
ZSPA B-2
|
ZSPA B-3
ZSN-2
|
200
|
300
|
25
|
M20×1.5
|
|
80
|
|
100
|
30
|
|
150
|
ZSPA B-3
|
ZSPA B-4
ZSN-3
|
300
|
400
|
40
|
M20×1.5
|
M24×2
|
|
200
|
60
|
