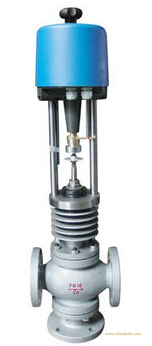

電動三通合流、分流調節閥
產品概述：
ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
產品特點：
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
·除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·伺服放大器采用深度動態負反饋，可提高調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
·波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
零件資料：
閥體、閥蓋：HT200、ZG230～450ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13
技術參數：
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數 KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
|
額定行程 (mm)
|
16
|
25
|
40
|
60
|
|
|
流量特性
|
直線 拋物線
|
|
|
工作溫度 (℃)
|
普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250
散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450
|
|
|
介質溫度 (℃)
|
200以下(對合流閥而言)
|
|
|
固有可調比 R
|
30
|
|
|
公稱壓力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
|
允許泄漏量
|
硬密封：Ⅳ級 軟密封：VI級
|
|
|
作用方式
|
電開、電關
|
|
|
信號范圍 (mA.DC)
|
0～10 4～20
|
|
|
電源電壓
|
220V、50H Z 380V、50H Z 24V、AC/DC
|
|
|
環境溫度 (℃)
|
伺服放大器： 5～45 執行機構：-10～55
|
|
全行程時間
S
|
普通型
|
12.5
|
20
|
32
|
48
|
|
|
電子型
|
30
|
30
|
48
|
60
|
|
|
消耗功率 (W)
|
普通型
|
28
|
35
|
|
|
電子型
|
6
|
15
|
25
|
40
|
|
連接標準：
◆連接尺寸及標準：
·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊ф18X4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。
◆ 訂貨須知：
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(KV)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其他特殊要求
