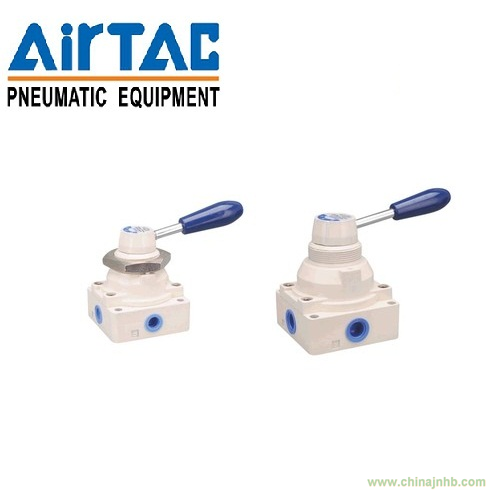

亞德客4HV/4HVL手轉閥 4HV230-06SL
品牌介紹/ Brand introduction
亞德客是全球知名專業生產各類氣動器材的大型企業集團，致力于向客戶提供滿足其需求的氣動控制元件、氣動執行元件、氣源處理元件、氣動輔助元件等各類氣動器材、服務和解決方案，為客戶創造長期的價值和潛在的增長。
亞德客始創于1988年，現轄三大生產基地和一家營銷中心，亞德客生產基地廠房面積達10萬平方米，全球員工總計2500人，專業技術人員300多人，總投資1.5億美元，年生產能力達5,000萬件套，產品暢銷中國、東南亞、歐美等國家和地區。
特點/ Characteristics：
1、換向轉動輕盈，手感好，定位準確；
2、有效流通面積大，壓力損失小；
3、有面板及底部兩種安裝形式可供選擇，面板安裝附安裝螺母。
規格/Spec：
規格
|
型號
|
4HV230-06(L)、、4HV230-08(L)、4HV310、4HV330-10(L)、4HV410-15(L)、4HV410-20(L)、330-10
|
|
工作介質
|
空氣（經40μM以上濾網過濾）
|
|
動作方式
|
手控直動式
|
|
位置數
|
四口二位、四口三位
|
|
使用壓力范圍
|
0～1MPa（0～145psi）
|
|
保證耐壓力
|
1.5Mpa（215psi）
|
|
工作溫度
|
-20～70℃
|
|
潤滑
|
不需要
|
|
工作角度
|
90°（四口三位為45°）
|
安裝與使用/ Installation and operation：
1、使用前注意檢查組件在運輸過程中是否損壞，然后安裝；
2、安裝時請注意氣體流動方向及接管牙型是否正確。使用介質必須經過40μM濾芯過濾；
3、請注意安裝條件是否符合技術要求（如電壓、動作頻率、工作壓力、使用溫度范圍等，）然后安裝使用；
4、安裝時注意氣體流動方向，P位進氣口、A（B）位工作口、R(S)位進氣口；
5、盡量避免在震動的環境下使用，并注意低溫下的防凍措施；
6、連接管路時，注意止泄帶纏繞不可超過接口牙端面，注意清除管路接頭內的粉塵、鐵屑等臟物，避免雜質或異物進入閥體內；
7、請注意防塵，建議排氣口安裝消聲器或消聲節流閥。拆下不用時應在進、出氣口裝防塵套。
訂貨碼/ Model selection：
|
4HV
|
2
|
30
|
06
|
S
|
L
|
□
|
|
規格代號
|
系列代號
|
位置數
|
接管口徑
|
安裝型式
|
附鎖代號
|
牙型代碼
|
|
4HV：手轉閥
|
2:2系列
3:3系列
4:4系列
|
10：四口二位
30：四口三位
|
2系列
|
06:1/8
|
空白：閥體安裝
S：面板安裝
|
空白：不附鎖
L：附鎖
|
空白：PT牙
T：NPT牙
G：G牙
|
|
08:1/4
|
|
3系列
|
08：1/4
|
|
10：3/8
|
|
4系列
|
15：1/2
|
|
20：3/4
|
物流發貨/ Logistics delivery:
配送說明
1、發貨默認采用德邦、華宇、中通物流，用戶可根據就近、方便的原則選擇其中作為到達物流；
2、廣東、江蘇、上海采用快遞發貨。
3、別的區域需要快遞發貨的，原則上快遞費用由客戶自己承擔。
4、產品發出時間為賣方貨款到達公司賬號3天內發出。
售后保障體系/ After
sales support:
售后服務
1、公司執行“三個月內包換，一年內保修”的售后服務政策。
2、包換和保修包含：
A、發貨過程中，由于物流原因所導致機箱和其他部件損傷的。
B、產品自身部件所致，產品不能正常工作的。
C、以上所致產品保修或包換部件以及往返的物流費由廠方承擔。
3、客戶認為造成的損壞或使用不當造成的損壞不在免費保修或包換范圍。
廠家維修或更換需根據相應情形收取相關費用，用戶并承擔相關的物流費用。
