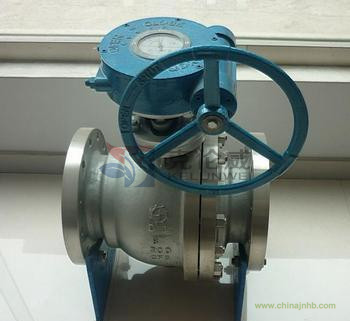

一、Q341F不銹鋼渦輪球閥簡介：
不銹鋼渦輪傳動球閥Q341F-16/40P在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，是一種重要的閥類。廣泛的應用在石油煉制、化工、造紙、制藥、食品、水力、電力、市政、鋼鐵等行業。
二、Q341F不銹鋼渦輪球閥特點：
㈠流體阻力小、結構緊湊、設計合理、通道流暢。
㈡密封面采用不銹鋼和硬質合金，使用壽命長。也可使用耐溫耐腐塑料、密封性好，在真空系統中也已廣泛使用。
㈢操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
㈣緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
㈤在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
更多產品：http://www.klwv.com.cn/
三：Q341F不銹鋼渦輪球閥主要性能參數：
|
試驗壓力（Mpa)
|
公稱壓力（Mpa)
|
壓力級（Class)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
25.0
|
150
|
300
|
400
|
600
|
900
|
1500
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24
|
37.5
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6
|
27.5
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1
|
|
氣密試驗
|
0.5-0.7
|
|
工作溫度
|
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
|
|
適用介質
|
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
|
四、Q341F不銹鋼渦輪球閥主要零件材質：
|
零件名稱
|
材料
|
|
材料代號
|
Ｃ
|
Ｌ
|
Ｐ
|
Ｒ
|
|
閥體 閥蓋
|
WCB
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
球體
|
2Cr13
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
閥桿
|
2Cr13
|
316L
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
閥座密封面
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|
螺柱 螺母
|
35 35CrMoA(B7) 45(2H)
|
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
|
|
填料
|
Ｖ型PTFE、柔性石墨
|
五、Q341F不銹鋼渦輪球閥產品外形及結構尺寸：
|
Q341F、Q341Y 型PN16 不銹鋼蝸桿傳動球閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
H
|
重量/kg
|
|
125
|
320
|
245
|
542
|
110
|
|
150
|
360
|
280
|
572
|
130
|
|
200
|
457
|
335
|
638
|
200
|
|
250
|
533
|
405
|
828
|
245
|
|
300
|
610
|
460
|
948
|
500
|
|
Q341F、Q341Y 型PN25 不銹鋼蝸桿傳動球閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
H
|
重量/kg
|
|
100
|
305
|
230
|
528
|
90
|
|
125
|
381
|
270
|
547
|
130
|
|
150
|
403
|
300
|
592
|
170
|
|
200
|
419
|
360
|
791
|
250
|
|
250
|
568
|
425
|
926
|
385
|
|
300
|
648
|
485
|
948
|
625
|
|
Q341F、Q341Y 型PN40 不銹鋼蝸桿傳動球閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
H
|
重量/kg
|
|
100
|
305
|
230
|
528
|
95
|
|
125
|
381
|
270
|
547
|
135
|
|
150
|
403
|
300
|
592
|
175
|
|
200
|
419
|
375
|
791
|
265
|
|
250
|
568
|
445
|
926
|
524
|
|
300
|
648
|
510
|
948
|
665
|
