產品概述

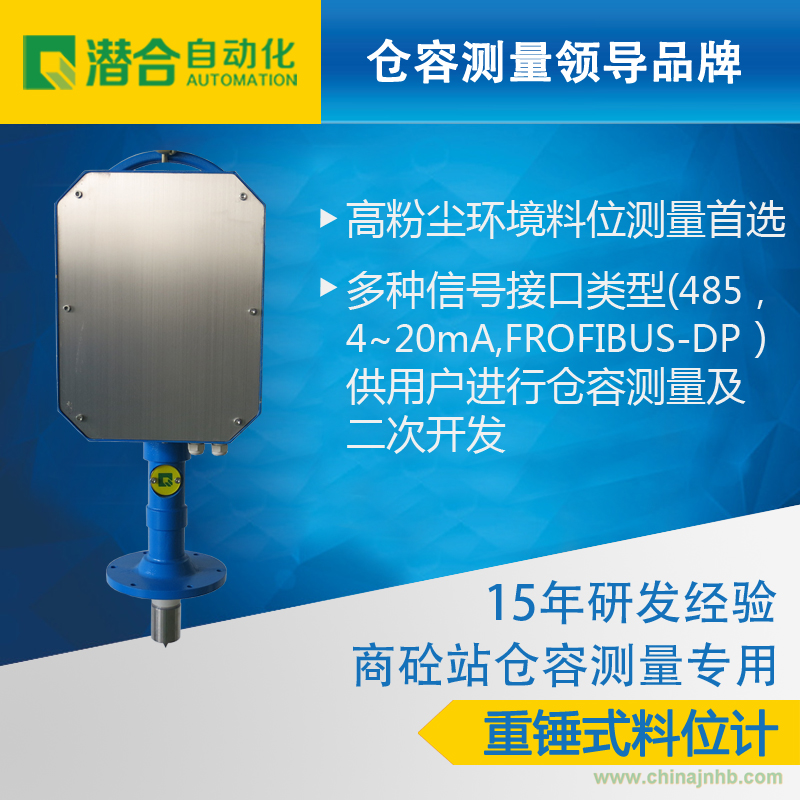

重錘式料位計用于監測料斗、筒倉、儲罐等容器內粉末、顆粒和液體高度或近似重量的實時測量。它通過直接測量頂部無料空間距離，間接達到測量料層內物料高度 的目的，并且可以根據不同的工況選擇配置各種法蘭、重錘及操作界面或遠程通訊等，實現了人性化、科學化、合理化的設計宗旨。其中QHYC-Ⅰ系列用于冶金 行業的料位測量，QHLC-Ⅰ系列用于糧油加工業的料位測量，QHSN-Ⅰ系列用于水泥廠的料位測量。
工作原理
重錘式料位計的主要部件有：重錘、安裝法蘭、測量機構、吹灰裝置、導向輪、鋼絲繩、鋼絲繩卷筒、擺桿機構、控制單元、電機、測控單元、計量單元和電氣接口。
工作工程由控制器控制，操作員可設定控制器的自動、手動工作模式，傳感器接到探測命令時，電機正轉，經減速機構后帶動繞線筒轉動，鋼纜下放，重錘跟隨其下 降，當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使霍爾元件動作，并將位置信號傳遞給控制器，控制器得到該信號后立即發出電機反轉命令， 重錘隨鋼絲繩上升返回，直到重錘回到倉頂原始位置，電機停轉，完成一次探測過程。
在此過程中，控制器通過檢測繞線筒轉動的碼數計算出重錘從倉頂到料面間的距離，并以4—20mA電流信號、標準的MODBUS串行通訊方式、干接點三種方式傳輸給DCS系統或外置顯示單元料位及報警信號。
外型尺寸與安裝方法
技術參數
◆供電電壓:220V±10%AC,50Hz
◆功率消耗:15VA連續,40VA間歇
◆環境溫度:-40°Fto150°F(-40°Cto65°C)
◆介質溫度:小于130°C
◆測量范圍:46.5m
◆測量速度:0.26m/s
◆精度:<測量距離的0.25%
◆重復性:20mm
◆分辨率:3.5mm
◆鋼纜:1.0mm(123kg張力)
◆重錘重量：0.89Kg
料位計數據采集及處理
現場安裝模擬圖
現場安裝直擊
