ZJE-Ⅱ壓濾機入料泵特點
-
水力設計、結構設計先進新穎、效率高、抗腐蝕、運行平穩可靠；
-
前期入料流量大，壓力低；
-
后期壓榨流量小，壓力高；
-
軸密封簡單可靠，不注水、不用機械密封、無泄露；
-
壓濾入料不用變頻調速，輸送濃度高；

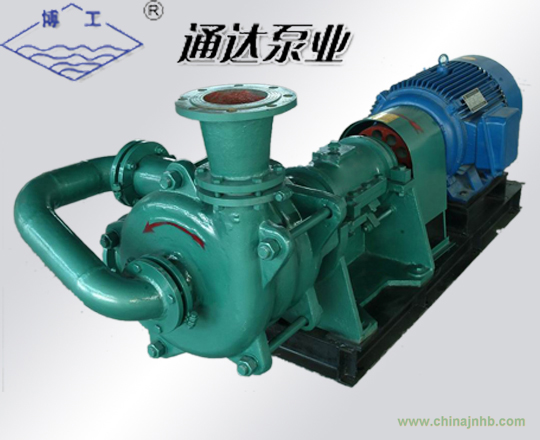

ZJE-Ⅱ壓濾機入料泵簡述
ZJE-Ⅱ?qū)Ｓ帽檬且环N性能特殊的雜質泵。近年來，被業內人士稱之為“壓濾機專用入料加壓泵”。該泵由后側面吸入漿液，簡單的填料密封無泄漏，更重要的是其流量、揚程曲線很陡，非常適合一些特殊的工況。
選用本資料所列主要技術參數為泵在1480r/min時的數據，對于要求壓力低的工況，可適當?shù)那邢魅~輪或降低泵轉數來解決，還可選用我廠生產的zj系列渣漿泵，zj型泵的機械密封與ZJE-Ⅱ泵一樣“無泄露”。本資料只提供幾個直連傳動的基礎尺寸。因地形限制或改變泵轉數需要皮帶傳送的基礎尺寸，由現場提供具體數據另行設計。皮帶傳動方式一般由尾架式、平行式、背托式傳動。
ZJE-Ⅱ壓濾機入料泵參數
|
項目
型號
|
轉速
r/min
|
流量
m3/h
|
揚程
m
|
***大
軸功率
K/H
|
參考電機
|
|
型號
|
功率（Kw）
|
|
65ZJE-Ⅱ
|
1480
|
27.5
41.4
55.2
69.0
80.0
|
76.0
72.266.1
56.0
43.5
|
22.3
|
Y225S-4
|
30
|
|
37
|
|
80ZJE-Ⅱ
|
1480
|
40.0
60.0
80.0
100
115
|
76.0
72.2
66.1
56.0
43.5
|
32
|
Y225S-4
|
37
|
|
Y225M-4
|
45
|
|
100ZJE-Ⅱ
|
1480
|
56.0
85.0
113
150
169
|
73.3
69.0
62.5
51.2
44.0
|
49
|
Y225M-4
|
45
|
|
Y225M-4
|
55
|
|
125ZJE-Ⅱ
|
1480
|
70.0
105
140
186
245
|
73.5
71.6
68.6
61.9
48.5
|
62.5
|
Y225M-4
|
55
|
|
Y280S-4
|
75
|
|
125ZJE-Ⅱ
|
1480
|
79.7
119
159
211
279
|
80.0
78.0
74.8
67.5
52.9
|
78.2
|
Y280S-4
|
75
|
|
Y280M-4
|
90
|
|
125ZJE-Ⅱ
|
1480
|
58.0
87.0
116
154
203
|
91.8
89.1
85.7
77.3
60.6
|
64.7
|
Y280S-4
|
75
|
|
Y280M-4
|
90
|
