一、 各系統配置及技術說明：

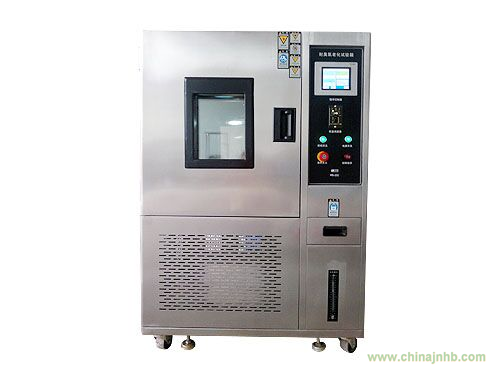

1、 高低溫試驗箱箱體結構
1) 箱體采用數控設備制作、工藝先進、線條流暢，美觀大方
2) 內箱材質為1.2mm厚304SUS高級不銹鋼拉絲板，外箱材質為1.5mm厚優質冷軋鋼板靜電噴涂
3) 內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，隔溫效果好，內箱與外箱之間門框連接為玻璃鋼連接框，此連接效果好，即使在－80℃情況下，箱體外部也無出汗情況
4) 門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封、抗老化性好
5) 箱內風道采用雙循環系統，由三只長軸軸流風機，三只不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量，加熱和冷卻的能力，大幅改善了試驗箱的溫度均勻性
6) 加熱器用瓷片式加熱器，升溫快，壽命長
7) 出風口為可調百葉式出風口
8) 防凝露帶導電膜中空玻璃視窗及耐高低溫的照明裝置，安裝在箱門中部，能清晰觀察到內部試驗物品
2、 高低溫試驗箱制冷系統
1) 采用百年“法國泰康”全封閉制冷壓縮機組，每臺機組均經過法國“泰康”電腦聯網逐項監測并有防偽編碼，可通過電腦上網查尋
2) 制冷壓縮機：為保證試驗箱對降溫速率和可達最低溫度的要求，該試驗箱采用單級制冷系統
3) 制冷系統的設計應有能量調節技術，一種行之有效的處理方式既能保證 在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
4) 制冷輔助件：風冷式盤管冷凝器、鰭片式多段式蒸發器，主要制冷配件及控制器件均采用進口原件，如：美國“艾高”干燥過濾器；意大利“卡斯妥”電磁閥；
5) 制冷劑：采用進口404A
6) 冷卻方式：風冷
3、 高低溫試驗箱 測控系統
1) 高低溫試驗箱設備采用日本“富士”溫度控制儀，控溫精度±0.1℃（顯示范圍）
2) 具有PID自整定功能、模糊控制功能、多點報警功能、參數屏蔽功能、用戶調整功能、斜坡/保溫功能
3) 傳感器為A級Pt100鉑電阻傳感器，精度高，準確
4、 電器控制系統
1) 電氣控制部分采用法國“施耐德”交流接觸器，熱繼電器，質量可靠
2) 固態繼電器為“華晶”牌
3) 其他元器件均為國內知名品牌“德力西”
4) 電氣線路設計新穎，操作簡單
5) 箱體右側為電氣控制柜，檢查維修方便
5、 附件
1) 箱體左側裝φ50mm測試用電纜孔，可供客戶做通電試驗
2) 箱內設有2個活動樣品架，可隨意調節高度
6、 安全保護系統
1) 超溫報警
2) 漏電保護
3) 欠相缺相保護
4) 過電流保護
5) 快速熔斷器
6) 壓縮機高低壓保護
7) 壓縮機過熱保護
8) 壓縮機過電流保護
9) 線路保險絲及全護套式端子
10) 缺水保護
11) 接地保護
二、 驗收及執行標準：
本設備滿足：
1. GB2423.1—03《電工電子產品基本環境試驗規程》 試驗A：低溫試驗方法；
2. GB2423.2—03《電工電子產品基本環境試驗規程》 試驗B：高溫試驗方法；
|
