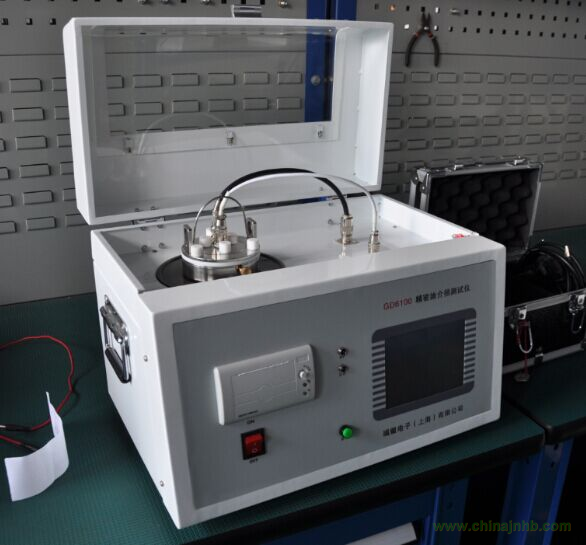

精密油介質損耗自動測試儀
一、產品介紹
GD6100精密油介質損耗測試儀是用于絕緣油等液體絕緣物質的介質損耗測試的高精密儀器。一體化結構，內部集成了介質損耗油杯、溫控儀、溫度傳感器、介質損耗測試電橋、交流試驗電源、標準電容器等主要部件。加熱部分采用高頻感應加熱方式，油杯與加熱體非接觸、加熱均勻、速度快、控制方便。交流試驗電源采用AC-DC-AC轉換方式，避免電壓及頻率波動對介質損耗測試準確性影響。內部標準電容器為SF6充氣三極式電容，該電容的介質損耗及電容量不受環境溫度,濕度等影響，保證儀器長時間使用后仍然精度一致。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕液晶顯示，全中文菜單，每一步都有中文提示，測量結果可以打印輸出。產品符合標準GB5654-85要求。
二、技術參數
|
1
|
使用條件
|
-15℃∽40℃ RH＜80%
|
|
2
|
電 源
|
AC 220V±10% 頻率無限制
|
|
3
|
交流高壓輸出
|
400V∽2200V ±2% 每隔100V 50VA
|
|
4
|
直流高壓輸出
|
200V∽600V ±2%
|
|
5
|
溫控感應爐
|
最大功率500W
|
|
6
|
溫度控制范圍
|
<100℃
|
|
7
|
溫度控制誤差
|
±0.5℃
|
|
8
|
溫度測量分辨率
|
0.1℃
|
|
9
|
控溫時間
|
室溫到90℃ 小于20min
|
|
10
|
測量范圍
|
tgδ
C x
R
|
無限制
15PF-300PF
10M-20T
|
|
11
|
分辨率
|
△ tgδ：
△ Cx：
△ Rx：
|
0.001%
0.01pF
0.01
|
|
12
|
精 度
|
△ tgδ：
△ Cx：
△ Rx：
|
±(讀數*0.5%+0.020%)
±(讀數*0.5%+0.5PF)
±讀數 * 10%
|
|
13
|
相對介電常數
|
εr
|
根據Cx自動計算，精度同Cx
|
|
14
|
體積電阻率
|
ρ
|
根據Rx自動計算，精度同Rx
|
|
15
|
外形尺寸
|
450（L）×310（W）×360（H）
|
|
16
|
重 量
|
18Kg
|
