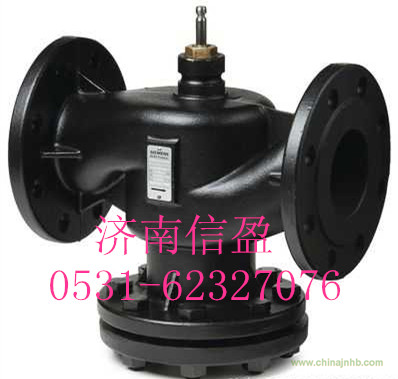

西門子VVF40系列控制閥：可用作采暖，區域供熱，通風和空調系統的溫度，壓力，流量的控制和關斷，公稱通徑DN15…..DN150
西門子VVF40系列控制閥：可用作采暖，區域供熱，通風和空調系統的溫度，壓力，流量的控制和關斷，公稱通徑DN15…..DN150
-符合ISO 7005法蘭連接
-適用于閉路循環中的冷凍水和低壓熱水
-使用流體：熱水，冷凍水，吸叫氧化物添加劑,乙二醇，制冷劑,低壓蒸氣
-閥體材質：鑄鐵EN-GJL-250
-閥桿，閥芯材質：不銹鋼
西門子VVF40系列控制閥的型號和通徑對照
|
型號
|
VVF40.15-1.9
|
VVF40.15-3
|
VVF40.25-5
|
VVF40.25-7.5
|
VVF40.40-12
|
VVF40.40-19
|
|
通徑
|
DN15
|
DN15
|
DN25
|
DN25
|
DN40
|
DN40
|
|
型號
|
VVF40.50-31
|
VVF40.65-49
|
VVF40.80-78
|
VVF40.100-124
|
VVF40.125-200
|
VVF40.150-300
|
|
通徑
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
西門子兩通閥VVF40簡介：
GG20/GG25球墨鑄鐵
DN15-DN150mm
Kvs1.9-300m3/h
20mm或40mm行程
可與SAX..SKD..SKB..SKC執行器配套使用
西門子兩通閥VVF40技術參數：
|
PN耐壓等級
閥門流量特性
法蘭連接
行程
DN25-80
DN100-150
材質
閥體
閥桿
閥塞
DN25-DN65
DN80-DN100
密封環
標準型
密封材料
|
PN16
線性
ISO7005-2
20mm
40mm
GG20/GG25符合DIN EN1561標準
不銹鋼
黃銅
青銅
黃銅
EPDM-O型環
|
西門子兩通閥VVF40用途：
作為控制閥門或關斷閥門，應用于供熱、通風、空調系統。只適用于閉式系統。
介質：
采用密封的標準閥門適用于以下介質
冷凍水、低溫?zé)崴⒏邷責崴龋橘|(zhì)溫度：-25-130度
低于0度時需要ASZ6.5閥桿加熱元件來防止密封套內的閥桿凍結。
西門子兩通閥VVF40型號概覽
|
型號
|
DN（mm）
|
Kvs（m3/h）
|
配套執行器
|
|
VVF40.40-19
VVF40.50-31
VVF40.65-49
VVF40.80-78
|
40
50
65
80
|
19
31
49
78
|
SQX62,SKD62,SKB62等
|
|
VVF40.100-124
VVF40.125-200
VVF40.150-300
|
100
125
150
|
124
200
300
|
SKC62等
|
|
西門子兩通閥VVF40安裝應用：
在加熱系統工作時，閥門最好安裝在返回的管路，這樣密封墊運行在較低的溫度，可以延長期壽命
建議：為了增加閥門的可靠性，請在閥門入口前安裝過濾器
介質溫度低于0度時，必須安裝閥桿電加熱器ASZ6.5以免閥桿凍結，為安全起見，電加熱器的工作電壓是AC24V
閥門與執行器可在現場方便安裝，無須特殊工具及調整，安裝說明與閥門包裝在一起。
安裝時請注意閥體上的流向標記。
只有正確安裝了執行器之后才可以調節閥門，閥桿縮回，流量增加；閥桿伸出，流量減少。
VVF40外形尺寸
