一、用途和主要性能

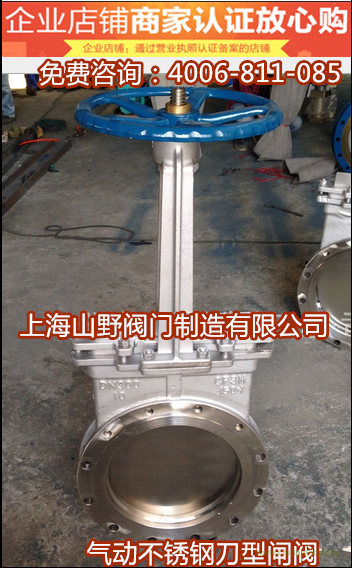

1、PZ673F-6、10、16刀型閘閥（煤漿閥）適用于煤粉、煤炭、糖漿、污水、垃圾處理，是造紙行業一種理想的密封閥門，在管道上作調節和節流使用，可在任意位置安裝。
2、性能規范
|
公稱通徑DN（mm）
|
50~300
|
350~450
|
500-1000
|
|
公稱壓力PN（MPa）
|
1.0
|
1.0
|
1.0
|
|
強度試驗壓力（MPa）
|
1.5
|
1.5
|
1.5
|
|
密封試驗壓力（MPa）
|
1.1
|
1.1
|
1.1
|
|
介質溫度
|
≤120℃
|
|
介質
|
煤漿、煤粉、泥漿、糖漿、污水
|
二、主要結構與特點：
本閥主要有左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動 完成。本閥結構特點：
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以紡織介質在閥內的沉積，
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封挑來實現的，并可借助于螺釘，壓板進行調整。
5、流阻小。
6、安裝維修方便。
三、主要零件材料：
|
序號
|
零件名稱
|
材料
|
序號
|
零件名稱
|
材料
|
備注
|
|
1
|
閥體
|
HT250
|
5
|
支架
|
|
注1：橡膠的牌號取決于介質和溫度
注2：閘板材質取決于介質成分
|
|
2
|
密封圈
|
橡膠（注1）
|
6
|
閥桿
|
|
|
3
|
閘板
|
不銹鋼（注2）
|
7
|
螺母
|
ZHMn58-2-2
|
|
4
|
密封條
|
聚四氟乙烯
|
8
|
手輪
|
QT4-17
|
四、閥門選配驅動裝置型號配置表
氣缸是以壓縮空氣為介質，將其能量轉換成機械能，實現直線運動的裝置，是廣泛應用于各種氣動系統的執行元件，是實現工業自動化的基礎元件。
|
閥門通徑DN
|
氣缸規格（氣缸X行程）
|
閥門通徑DN
|
氣缸規格（氣缸X行程）
|
|
50
|
Φ65X50
|
200
|
Φ160x120
|
|
65
|
Φ65X65
|
250
|
Φ200x250
|
|
80
|
Φ80X80
|
300
|
Φ200x250
|
|
100
|
Φ100X100
|
350
|
Φ220x350
|
|
125
|
Φ125X125
|
400
|
Φ250x400
|
|
150
|
Φ125X100
|
|
|
2、技術參數：
|
缸內徑
|
Φ40
|
Φ50
|
Φ63
|
Φ80
|
Φ100
|
Φ125
|
Φ160
|
Φ200
|
Φ250
|
|
理論活塞作用力（N）（以工作壓力為0.4Mpa時為準）
|
推力
|
490
|
760
|
1215
|
1960
|
3077
|
4800
|
7869
|
12308
|
19227
|
|
拉力
|
410
|
680
|
1030
|
1770
|
2675
|
4400
|
7379
|
10035
|
18463
|
|
工作介質
|
經凈化含油霧壓縮空氣
|
|
工作壓力（MPa）
|
0.15-1
|
|
環境溫度（℃）
|
-10-+80
|
|
相對濕度（%）
|
95
|
|
活塞運動速度（mm/g）
|
50-500
|
|
耐久性（KM）
|
600
|
3、氣缸行程選用范圍：
|
氣缸內徑
|
Φ40
|
Φ50
|
Φ63
|
Φ80
|
Φ100
|
Φ125
|
Φ160
|
Φ200
|
Φ250
|
|
行程選用范圍
|
400
|
500
|
800
|
800
|
1500
|
1500
|
2000
|
2000
|
2500
|
4、空氣壓缸正確適用注意事項
(1}負載運動方向需與活塞桿的運動方向一致，以免活塞桿產生扭曲現象。
(2)適用過濾器，高壓器，潤滑器組合（F-R-E組合）以調整空氣品質，增長使用壽命。
(3)選用出力比實際負載較大之空缸壓氣缸，以免空氣壓不足時千萬危險。
(4)注意使用環境溫度，空氣壓氣缸內之活塞環及封部分之材料，其使用溫度一般限制在-5℃-60℃以內。
(5)有腐蝕氣體之環境，空氣壓氣缸內之活塞及止封部分之材料，一般用PTFE。
(6)每1mm行程所需空氣消費量 單位：1/min
|
缸徑
|
空氣壓力Kg/（cmXcm）
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
12
|
0.445
|
0.665
|
0.885
|
1.104
|
1.324
|
1.543
|
1.763
|
-
|
-
|
|
16
|
0.792
|
1.182
|
1.573
|
1.963
|
2.352
|
2.743
|
3.133
|
-
|
-
|
|
20
|
1.24
|
1.86
|
2.45
|
3.07
|
3.68
|
4.29
|
4.90
|
5.51
|
6.13
|
|
25
|
1.94
|
2.89
|
3.83
|
4.79
|
5.75
|
6.71
|
7.67
|
8.61
|
9.57
|
|
30
|
2.78
|
4.15
|
5.53
|
6.90
|
8.27
|
9.64
|
11.02
|
12.39
|
13.76
|
|
32
|
3.18
|
4.73
|
6.28
|
7.85
|
9.41
|
10.98
|
12.55
|
14.10
|
15.66
|
|
40
|
4.95
|
7.40
|
9.83
|
12.26
|
14.69
|
17.16
|
19.60
|
22.04
|
24.47
|
|
50
|
7.73
|
11.55
|
15.35
|
19.15
|
22.95
|
26.80
|
30.63
|
34.42
|
38.24
|
|
63
|
12.27
|
18.34
|
24.37
|
30.41
|
36.44
|
42.55
|
48.62
|
54.55
|
60.71
|
|
80
|
19.78
|
29.57
|
29.30
|
49.03
|
58.76
|
68.61
|
78.40
|
88.13
|
97.85
|
|
100
|
30.9
|
46.2
|
61.4
|
76.6
|
91.8
|
107.2
|
122.5
|
137.7
|
152.9
|
|
125
|
48.3
|
72.2
|
96.0
|
119.7
|
143.5
|
167.5
|
191.4
|
215.2
|
238.9
|
|
150
|
69.5
|
103.9
|
138.2
|
172.5
|
206.9
|
241.2
|
275.5
|
309.8
|
344.1
|
|
160
|
79.1
|
118.3
|
157.2
|
196.1
|
235.0
|
174.4
|
313.6
|
352.6
|
391.5
|
|
180
|
100.0
|
149.7
|
199.0
|
248.2
|
297.5
|
347.4
|
369.9
|
446.2
|
495.4
|
|
200
|
123.6
|
184.8
|
245.6
|
306.4
|
367.2
|
428.8
|
490.0
|
550.8
|
611
|
