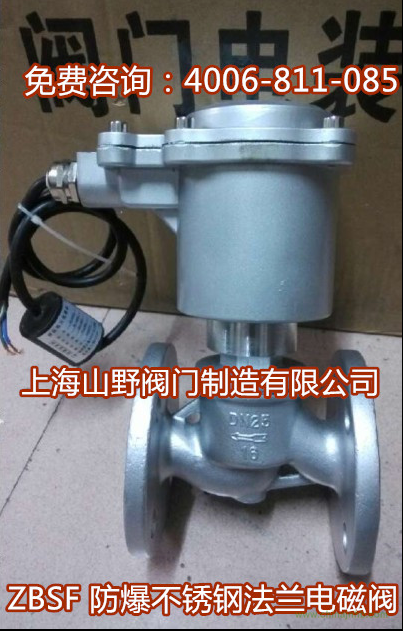

ZBSF全不銹鋼電磁閥
一.特征
ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。安在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。
二.型號規格說明
三.主要特點
耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性良好。
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。
四.結構原理
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟
五.技術參數
|
項目
|
說明
|
|
工作介質
|
腐蝕性流體、超凈流體、食用流體
ZBSF-1：氣體用 ZBSF-1Y：液體用
ZBSF-2：氣體用 ZBSF-2Y：液體用
|
|
介質溫度℃
|
ZBSF-F（1Y）：≦60℃
ZBSF-2（2Y）：≦200℃
|
|
公稱壓力（MPa）
|
1.6
|
|
工作壓差（MPa）
|
0~1.6
|
|
公稱通徑（mm）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-94規定
|
|
額定流量系數
|
|
泄漏量
|
按JB/T7352-94.F級規定
|
|
功耗
|
AC≦70VA
|
|
防爆標志
|
dIIBT4
|
|
防爆證編號
|
CE991010
|
|
出線口接頭
|
內螺紋M20*1.5
|
|
環境溫度
|
-40~+60℃
|
六.外表尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
148
|
φ90
|
φ60
|
φ41
|
14
|
2
|
4-φ14
|
|
15
|
115
|
148
|
φ95
|
φ65
|
φ46
|
14
|
2
|
4-φ14
|
|
20
|
115
|
148
|
φ105
|
φ75
|
φ56
|
16
|
2
|
4-φ14
|
|
25
|
125
|
148
|
φ115
|
φ85
|
φ65
|
16
|
3
|
4-φ14
|
|
32
|
150
|
182
|
φ140
|
φ100
|
φ76
|
18
|
3
|
4-φ18
|
|
40
|
165
|
182
|
φ150
|
φ110
|
φ84
|
18
|
3
|
4-φ18
|
|
50
|
190
|
192
|
φ160
|
φ125
|
φ99
|
20
|
3
|
4-φ18
|
