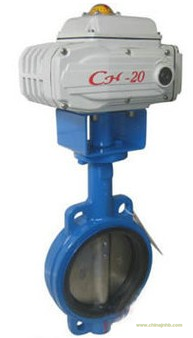

D971X智能電動調節蝶閥采用一體化結構，有輸入控制信號（4-20mADC或1-5VDC）及單元相電源即可控制運轉，具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH 等型號電子式電執行機構。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
技術參數和性能
閥體：
公稱通徑：DN50～400mm
公稱壓力：PN1.6,4.0,6.4MPa
連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接
材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti
上閥蓋：
常溫型：-20～+200℃
散熱型：+200～+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 襯橡膠，襯四氟乙烯 密封材料:不銹鋼,橡膠,四氟乙烯
閥內組件：
閥芯形式：閥板
流量特性：等百分比特性或直線特性
材料：1Cr18Ni9Ti OCr18Ni12M02Ti
執行機構：
類型：可選PSQ系列,3810系列或NB系列電子式角行程執行機構.亦可選用QSQ系列或DYR系列。
技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。
|
|
規格參數表：
|
|
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500-2000
可與本公司商洽生產
|
|
流量系數（Kv）
|
110
|
180
|
232
|
368
|
656
|
735
|
1240
|
2025
|
2712
|
3875
|
5038
|
|
動作范圍
|
0-90°
|
|
允許壓差△P
|
小于公稱壓力
|
|
泄量量Q
|
按GB/T4213-92,為Kv值的10ˉ4
|
|
環境溫度℃
|
-20-60℃
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1%
|
|
可調范圍
|
250:1
|
|
配用執行機構
|
PSQ101 3610RSQ-05
Unic-05 Unic-10
CH-05 CH10
|
PSQ201 Unic-20
3610RSC-30
CH-20
|
Unic-40 PSQ501
3610RSC-50
CH-40
|
Unic-60
PSQ701
CH-60
|
|
|
|
|
|
蝶閥外形尺寸：
電動對夾式蝶閥外形尺寸
|
|
公稱通徑DN
|
L
|
H1
|
H
|
D1
|
Z-φd
|
D
|
L1
|
|
50
|
43
|
452
|
80/112
|
120/125
|
4-18
|
165
|
208
|
|
65
|
46
|
475
|
88/115
|
136/145
|
4-18
|
185
|
208
|
|
80
|
46/49
|
516
|
96/120
|
160/
|
8-18
|
200
|
208
|
|
100
|
52/56
|
551
|
115/140
|
185
|
8-18
|
220
|
208
|
|
125
|
56/64
|
566
|
128/170
|
210
|
8-18
|
220
|
208
|
|
150
|
56/70
|
606
|
140/180
|
240
|
8-22
|
285
|
256
|
|
200
|
60/76
|
731
|
175/210
|
295
|
8-22
|
340
|
256
|
|
250
|
68/76
|
778
|
202/240
|
355
|
12-22
|
395/405
|
256
|
|
300
|
78/83
|
830
|
242/290
|
410
|
12-22
|
445/460
|
256
|
|
350
|
78/92
|
996
|
266/320
|
470
|
16-22
|
505-520
|
346
|
|
400
|
102
|
1058
|
298/350
|
515/525
|
16-26
|
565/580
|
346
|
|
電動法蘭式蝶閥外形尺寸
|
|
公稱通徑DN
|
L
|
H1
|
H
|
D1
|
Z-φd
|
D
|
L1
|
|
50
|
108
|
539
|
82/112
|
125
|
4-18
|
165
|
208
|
|
65
|
112
|
554
|
95/115
|
145
|
4-18
|
185
|
208
|
|
80
|
114
|
569
|
100/120
|
160
|
8-18
|
200
|
208
|
|
100
|
114
|
569
|
100/138
|
180
|
8-18
|
220
|
208
|
|
125
|
140
|
649
|
125/164
|
210
|
8-18
|
250
|
208
|
|
150
|
140
|
725
|
145/175
|
240
|
8-22
|
285
|
256
|
|
200
|
152
|
835
|
170/208
|
295
|
8-22/2-22
|
340
|
256
|
|
250
|
165
|
890
|
195/243
|
350
|
12-22/12-26
|
395/405
|
256
|
|
300
|
178
|
995
|
225/283
|
400
|
12-22/12-26
|
445/460
|
256
|
|
350
|
190
|
1155
|
255/310
|
460
|
16-22/16-26
|
505/520
|
346
|
|
400
|
216
|
1225
|
285/340
|
515
|
16-26/16-30
|
565/580
|
346
|
注：XX/XX表示公稱壓力1.0MPa/1.6MPa時的數據
|
