電站截止閥產品介紹：
電站截止閥也稱電站專用截止閥，電站截止閥與其他截止閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI
B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
電站截止閥應用范圍：
電站截止閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、蒸汽等非腐蝕性介質。
電站截止閥結構特點：
1.產品設計制造按ASME
B16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite
司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
電站截止閥標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T
12224-2005
試驗檢驗標準：GB/T 13927-2008
產品型號
|
對接焊端
|
產品型號
|
|
GB1224
ANSI B16.25
|
|
J61Y – P54/100V
|
|
J61Y - 200
|
J61Y - P54/140V
|
|
J61Y - 250
|
J61Y - P54/170V
|
|
J61Y - 320
|
J61Y - P57/170V
|
性能規范
|
型號
|
公稱壓力
PN (MPa )
|
試驗壓力 (MPa )
|
適用溫度 (℃)
|
適用介質
|
|
強度試驗
|
密封試驗
|
|
J61Y - 200
|
20.0
|
30
|
22
|
425
|
水
蒸汽
油品
|
|
J61Y - 250
|
25.0
|
37.5
|
27.5
|
|
J61Y - 320
|
32.0
|
48
|
35.2
|
|
J61Y – P54/100V
|
P54/100V
|
30
|
11
|
540
|
|
J61Y - P54/140V
|
P54/140V
|
40
|
15.4
|
|
J61Y - P54/170V
|
P54/170V
|
48
|
19
|
|
J61Y - P57/170V
|
P57/170V
|
63
|
19
|
570
|
標準與規范
|
設計與制造
|
結構長度
|
壓力 – 溫度等級
|
試驗標準
|
|
E101
JB/T3595
DL/T531
|
E101
JB2766
GB/T15188.1
|
E101
JB/T3595
|
E101
JB/T9092
|
主要零件材料
|
零件材料
|
材料牌號
|
|
閥 體
|
WCB A105
|
WC6 12Cr1MoV
|
WC9 12Cr1MoV
|
|
閥 蓋
|
WCB A105
|
WC6 12Cr1MoV
|
WC9 12Cr1MoV
|
|
閥 瓣
|
WCB A105
|
WC6 25Cr2MoV
|
WC9 25Cr2MoV
|
|
閥 桿
|
2Cr13 / 1Cr17Ni2
|
25Cr2MoV
|
25Cr2MoV
|
|
閥 座
|
25 + STL
|
304
|
304
|
|
密封環 ( 墊 片 )
|
增強柔性石墨 / 軟鋼
|
|
填 料
|
增強柔性石墨
|
|
閥 桿 螺 母
|
ZCuAl10Fe3 / D2
|

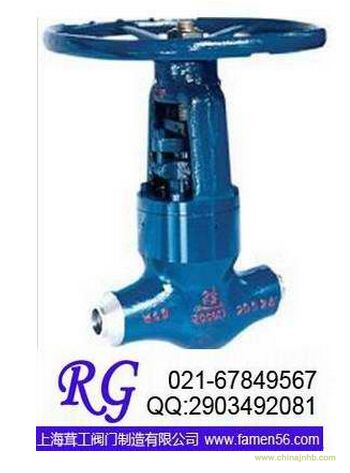

J61Y手動截止閥
|
型號
|
公稱通徑
DN（mm）
|
尺 寸 （ mm ）
|
重 量
Kg
|
|
d
|
L
|
H
|
Do
|
|
J61Y-200
|
50
|
55
|
350
|
497
|
350
|
|
|
100
|
109
|
600
|
806
|
600
|
|
|
J61Y-250
|
10
|
10
|
110
|
230
|
150
|
3.8
|
|
20
|
19
|
150
|
272
|
180
|
6.8
|
|
25
|
22
|
180
|
308
|
250
|
11.2
|
|
32
|
26
|
180
|
308
|
250
|
11.8
|
|
40
|
36
|
250
|
493
|
350
|
36.5
|
|
50
|
42
|
250
|
493
|
350
|
36.5
|
|
65
|
56
|
340
|
775
|
450
|
120
|
|
80
|
64
|
390
|
848
|
500
|
150
|
|
100
|
84
|
480
|
910
|
600
|
240
|
|
J61Y-P54/100V
|
10
|
12
|
110
|
170
|
150
|
2.5
|
|
20
|
23
|
150
|
270
|
200
|
9.2
|
|
25
|
27
|
180
|
270
|
200
|
9.5
|
|
32
|
32
|
180
|
365
|
250
|
15
|
|
40
|
36
|
250
|
493
|
320
|
38
|
|
50
|
45
|
350
|
580
|
320
|
75
|
|
65
|
57.6
|
430
|
605
|
350
|
105
|
|
80
|
74
|
470
|
660
|
500
|
115
|
|
100
|
84
|
480
|
910
|
600
|
250
|
|
J61Y-320
J61Y-P54/140V
|
10
|
10
|
110
|
230
|
150
|
3.8
|
|
20
|
19
|
150
|
272
|
200
|
6.8
|
|
25
|
22
|
180
|
318
|
250
|
11.2
|
|
32
|
26
|
180
|
308
|
250
|
11.8
|
|
40
|
36
|
250
|
493
|
350
|
36.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
