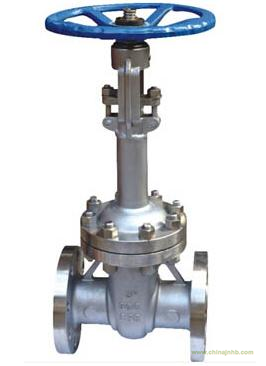

DZ41H/Y低溫法蘭閘閥
一、用途：
 上海啟標閥門DZ41H/Y低溫法蘭閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質，材質為經過特別處理的：LC3、LCB、LCC、1Cr18Ni9Ti等。

二、結構特點：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、法蘭低溫閘閥嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要,

三、技術要求：
1、設計、制造及驗收按JB/T 7749-95
2、主體材料：LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度：-46～196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準

四、主要材料：
1、閥體、閥蓋：LC3、LCB、LCC、1Cr18Ni9Ti
2、閥桿：304、1Cr18Ni9Ti
3、閘板、閥座密封面：堆焊硬質合金
4、閥桿螺母：ZCuA110Fe3
5、墊片： 低溫石棉、蠟浸石棉橡膠板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵

五、技術參數：
公稱通徑:DN15～600,1/2"～24"
公稱壓力:PN1.6-64Mpa
工作溫度:-46℃,-101℃,-196℃
連接方式：法蘭
閥體材質：LC3、LCB、LCC、1Cr18Ni9Ti
適用介質:甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等。
