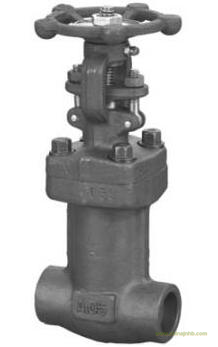

WZ61Y鍛鋼波紋管閘閥
簡介：
 上海啟標閥門WZ61Y鍛鋼波紋管閘閥是引進國外先進技術、采用國外金屬波紋管密封技術制造,高性能的彈性金屬波紋管,伸縮疲勞壽命特別長。鍛鋼波紋管閥門主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
一、概述：
 WZ61Y鍛鋼波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。波紋管閘閥廣泛適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、應用規范:
1、設計制造：BS5352；MSS-SP-177
2、連接端尺寸：
(1)承插口尺寸按ANSIB16.11;JB/T1751
(2)螺紋端尺寸按ANSIB1.20.1;JB/T7306
(3)對焊端尺寸按ANSIB16.25;JB/T12224
(4)法蘭端尺寸按ANSIB16.5;JB79
3、閥門檢查各實驗：
AP1598;GB/T13927;JB/T9092
4、結構特征：
螺栓鏈接閥蓋（B.B）和明桿支架（OS&Y）或焊接閥蓋（W.B）和明桿支架（OS&Y）
5、材料按ANSI/ASTM的規定
6、主體材料：A105;304(L);316(L)F347;F321
7、波紋管材料：304、321、316、Inconel625、HastelloyC276、Monel等

三、技術參數：
公稱通徑:3/8"～2"
公稱壓力:150LB～2500LB
工作溫度:-29℃～425℃,-29℃～550℃,-29℃～180℃
連接方式：法蘭
閥體材質：A105、F11、F5、304、304L、316、316L等
適用介質:水、蒸汽、油品、硝酸、醋酸等。
