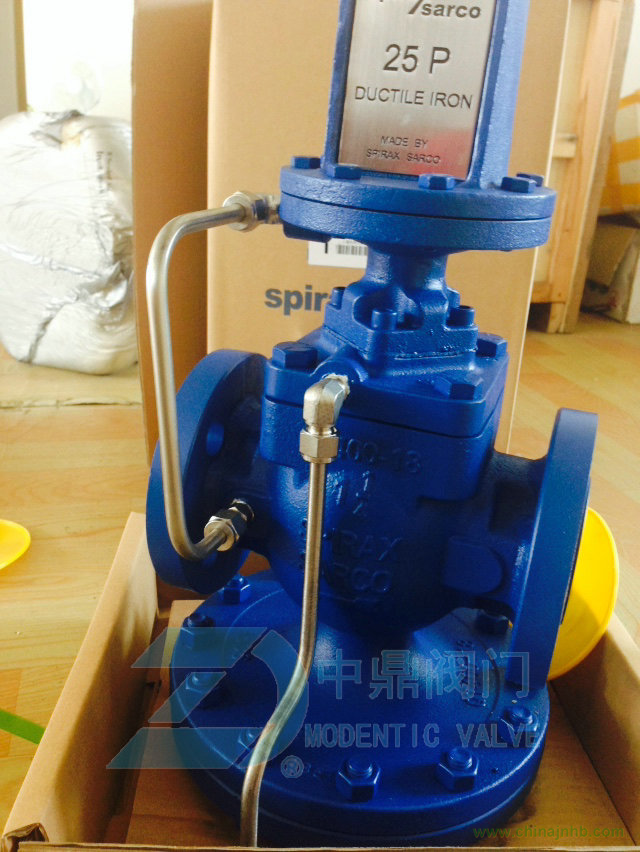

導閥型斯派莎克25P減壓閥
導閥型斯派莎克25P減壓閥
導閥型斯派莎克25P減壓閥廣泛的應用于蒸汽系統，無論上游蒸汽壓力的變化或下游負荷的波動，均能實現精確穩定的壓力控制。
斯派莎克25減壓閥的一個卓越的特性是在同一個閥體上安裝或互換一個或多個導閥，在穩定減壓的同事，可以實現溫度控制、上游壓力控制貨遠程開關控制等。這些功能變化的閥既可以在供貨時提供，也可以簡單的在現場組裝。
部分產品和服務只在特定地區提供.
導閥型斯派莎克25P減壓閥
25p減壓閥啟動前正常的位置是主閥關閉，導閥由彈簧力作用打開。蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出。當導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制壓力增大，打開主閥。隨著蒸汽流過25減壓閥主閥，下游壓力的增量經由感應管反饋?zhàn)饔迷趯?dǎo)閥隔膜下部，該作用力平衡了隔膜上部的彈簧壓縮力，使25P導閥逐漸關閉節流，從而維持主隔膜室中的壓力，控制主閥的開度輸送適量的蒸汽。調節25P導閥隔膜上的彈簧，即可改變下游的設定壓力。當不需要蒸汽時，感應管壓力增大，關閉導閥，控制壓力由控制孔釋放，使主閥緊密關閉。
導閥型斯派莎克25P減壓閥選型
如何選擇25p減壓閥？
1.確定上游蒸汽P1（barg）、設定的下游蒸汽壓力P2（barg），以及最大蒸汽流量 kg/h;
2.由下面的選型圖確定減壓閥的口徑；
3.確定減壓閥的閥體材質和鏈接方式。
舉例
通過下述的飽和蒸汽和過熱蒸汽的兩個選型實例來解釋如何使用此流量圖。
飽和蒸汽
流量為5000kg/h，上游壓力位8barg，減壓至5barg。
從下游壓力5barg作為水平線與上游壓力8barg的曲線相交，由交點垂直向下，可以看到3“(DN80)的減壓閥的流量為5900kg/h，是最小可滿足的25p減壓閥。
過熱蒸汽
由于過熱蒸汽的比容較高，因而需將斯派莎克25p減壓閥的選型圖中的數據修正。
過熱度為55℃的修正系數為0.95，過熱度為100℃的修正系數為0.9.
因此對于3"的減壓閥，如果蒸汽過熱度為55℃，則流量為5900*0.95=5600kg/h,仍可以滿足要求。
