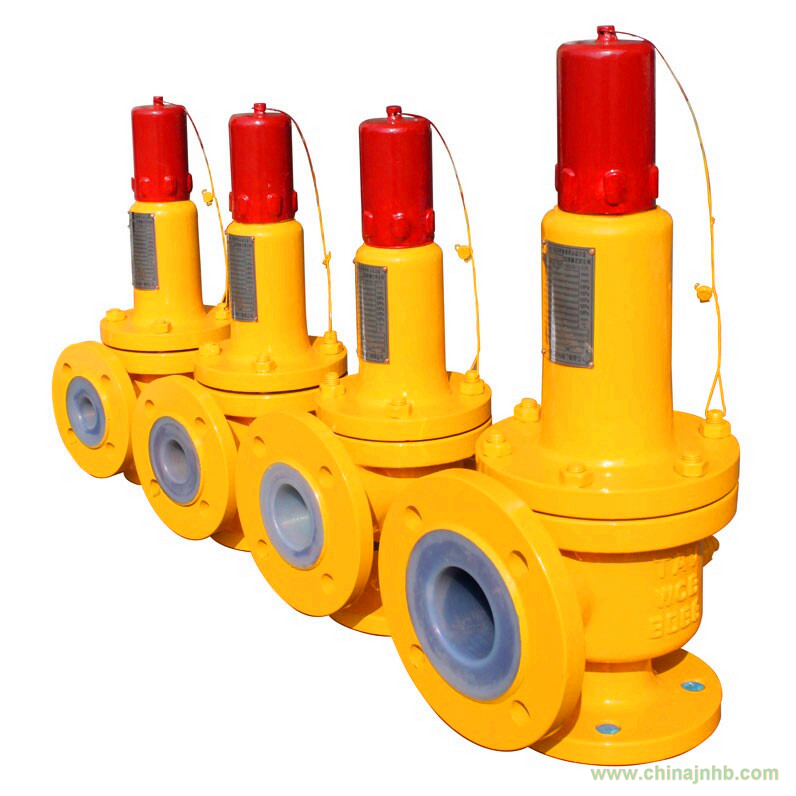

產 品 名：氯氣專用安全閥
型 號：AL41HF-16 25
結構形式：彈簧式
標 準：國標
形 態：針式
公稱通徑：20-100（mm）
流動方向：換向
壓力環境：常壓
閥體構造：封閉式
適用介質：各種高腐蝕化學介質
閥瓣開啟高度：微啟式安全閥
零部件及配件：定位器
類型(通道位置)：先導式
|
零件名稱
|
材料
|
|
閥體材料
|
CS、WCB、LCB、316SS、用戶要求
|
|
閥瓣材料
|
CS、WCB、LCB、316SS、燒結PTFE
|
|
閥座材料
|
CF8、CF8M、PTFE、硬質合金、氟橡膠
|
|
彈簧材料
|
A182、316SS、熱包覆CFCF4或耐氯聚合物
|
|
導向材料
|
CS、WCB、LCB離子脈沖滲氮化學處理
|
|
閥索材料
|
CS、WCB、LCB、316SS、用戶要求
|
氯氣專用安全閥是一種用于氯堿化工受壓設備，壓力容器或管路上的自動壓力釋放裝置。當被保護系統內的壓力升高超過允許值時，閥門自動開啟，排出部分多余的介質，以防止系統壓力繼續升高，當系統壓力降低到某規定值時，閥門又能自動關閉，從而保證系統正常運行。如何正確選用氯氣專用安全閥直接關系到使用單位的經濟效益和操作人員及設備大安全。
|
公稱壓力
|
工作壓力級（Mpa）
|
|
1.6
|
>0.06-0.1
|
>0.1-0.16
|
>0.16-0.25
|
>0.25-0.4
|
>0.4-0.6
|
>0.6-0.8
|
|
1.6
|
>0.8-1
|
>1-1.3
|
>1.3-1.6
|
|
2.5
|
>1.3-1.6
|
>1.6-2
|
>2-2.5
|
|
4.0
|
>1.3-1.6
|
>1.6-2
|
>2-2.5
|
>2.5-3.2
|
>3.2-4
|
氯氣專用安全閥選用的條件
（1）公稱通徑的選用
（2）氯氣安全閥的公稱通徑，應根據唄保護系統所必須的排放量來確定。即可選用氯氣安全
|
規范名稱
|
技術參照規范
|
|
產品設計要求
|
GB/T12242-89 GB/T12243-89
|
|
結構形式要求
|
GB/T12242-89 JB308-75
|
|
檢測和檢驗
|
GB/T12242-89 GB/T13827-92 HG20536
|
|
法蘭端面形式
|
RF()突面 FM（凹面）MF(凸面) FF（平面）
|
|
適用介質范圍
|
氯堿化工、氣氯、液氯及腐蝕性氣體
|
|
鑄件外觀要求
|
GB/T12242-89，結合廠家標準
|
