JC- 800系列煙氣排放連續監測系統采用抽取法對煙氣進行處理， 并采用NDIR檢測技術對氣態污染物 進行分析， 同時監測氧、 溫度、 壓力、 流量、 濕度等其它參數，并通過數據采集處理系統生成圖表，可將監測數據按照HJ/ T 212國標通信協議， 遠傳至 各級環保部門。 系統采用標準化+定制化模式生產， 根據現場工況和技術要 求進行靈活優化的配置， 采用公司特殊設計的防堵加熱采樣裝置( JC888 )將 煙氣進行初級過濾， 通過伴熱保溫采樣管連續抽取樣氣， 將樣氣保真傳輸到 分析機柜， 經過合理設計的樣氣預處理技術，將無損的樣氣輸入到非分散紅外分析儀（NIDR），保證了整套系統能長期穩定正常自動運行， 維護量少， 測量準確， 并可配備數據采集及通訊單元， 將分析系統與工廠DCS連接， 實 現數據遠程傳輸并遠程控制分析系統的運行， 并預留數據遠傳接口， 可將測 量數據遠傳至各級環保部門。
1.1 煙氣連續監測系統的組成
我公司的煙氣連續排放監測系統是針對連續排放煙氣中氣態物質、粉塵、流量等的測量，達到煙氣排放物的量化控制。
該系統的核心由以下部分組成：
1. 氣態成份連續監測系統、
2. 煙氣粉塵檢測系統、
3. 煙氣輔助參數測量裝置
4. 數據采集、處理及控制系統（DAS）
1.2 系統技術參數和指標
1.2.1 適用場所：
適用于煙氣成份含量、煙塵、流量、溫度、壓力等各參數的在線連續監測和計算。
1.2.2
① 最大含塵量：20g/Nm3
② 煙氣溫度：≤300℃
③ 取樣點煙氣壓力：±5000Pa
④ 煙氣相對濕度：≤100%
⑤ 煙道直徑：400~10000mm
1.2.3 適用環境條件：
① 環境溫度：-20℃--+50℃
② 大氣壓力：50—106KPa
③ 相對濕度：≤90%
④ 現場無強烈振動
1.2.4 主要技術參數：
3.2.4.1 氣態成份連續測量裝置

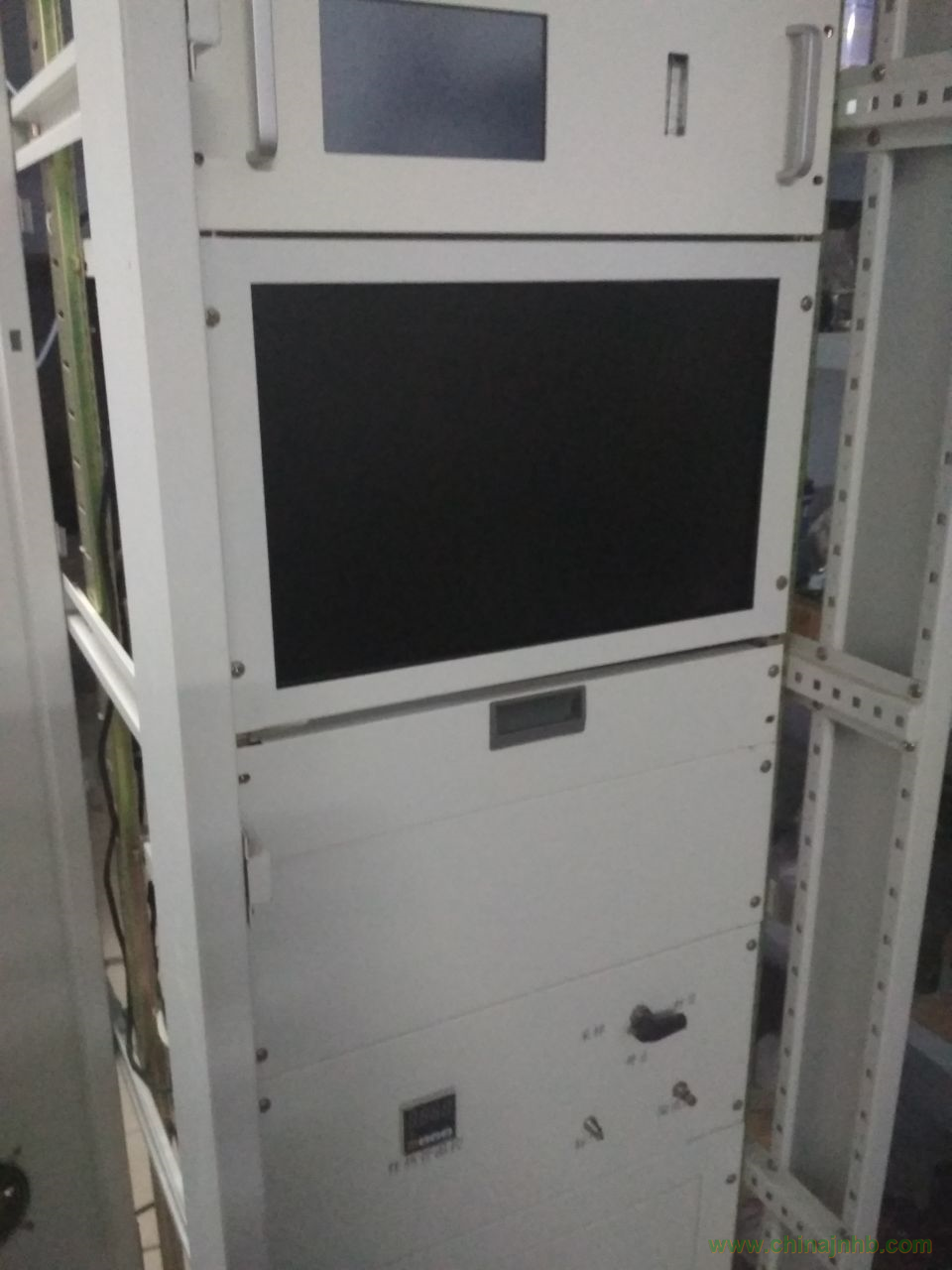

(1) 結構形式：采用防塵分析柜結構，分析儀表單元、預處理單元、控制單元等均組裝在分析柜內。采樣探頭組件現場煙道或煙囪平臺直接法蘭安裝。
(2) 取樣方式：電加熱直接采樣。
(3) 分析參數及測量范圍(可根據用戶的要求選擇測量參數和測量范圍)：
SO2：0-400-2000mg/m3 (量程可現場設定)
NO: 0-400-2000mg/m3 (量程可現場設定)
NH3:0-10PPM
O2：0-5-25%
(4) 零點漂移：≤±1%F.S
線性誤差：≤±1%F.S
(5) 靈敏度：≤±1%F.S
(6) 輸出模擬信號：4-20mA
數字信號傳輸接口：RS232串行口，RS485數字接口
(7) 供電電源：AC220V 50Hz 5KW
(8) 系統過濾精度：0.2μm
(9) 智能分析智能控制：儀表自動零點校正，雙量程自動切換，量程超限報警，低流報警，系統定時吹掃防堵，主要部件故障報警。
1.2.4.2 煙塵測量裝置
(1) 結構形式：現場直接安裝式，單側法蘭直接安裝在被測煙道上，直接對煙塵濃度進行測量，使外部光影響等于零，極大提高了檢測準確性。
(2) 安裝位置：煙道或煙囪直管段>3倍直徑，測塵儀前>2倍直徑，測塵儀后>1倍直徑
(3) 測量參數及范圍：0-10000mg/m3 %
(4) 分析誤差：±2%
(5) 模擬信號輸出：4-20mA(電氣隔離)
(6) 供電電源：24VDC 10W
(7) 尺寸重量：光學頭 180×180×200mm 2.5Kg
風室 100×180×180mm 2Kg
(8) 介質條件：溫度≤300℃(高溫需定制)
(9) 靈敏度：2mg/m3
1.2.4.3 煙氣輔助參數測量裝置
（1） 取樣方法：直接插入式檢測。
（2） 流速范圍：0-40m/s
溫度范圍：≤300℃
壓力范圍：±5KPa
（3） 精度：≤±1%
（4） 模擬信號輸出：4-20mA
（5） 線性度：≤±1%
3.2.4.4 數據采集、處理及控制系統（DAS）
■自動控制煙氣抽取，將樣氣提供給分析儀
■執行分析儀的零點和量程校準
■自動反吹和冷凝液排放
■顯示CEMS狀態（采樣/校零/反吹）
■報警，計算，定義，擴展
■與DAS通訊數據處理及控制子系統
■數據采集
■數據處理
■數據保存
■數據顯示
■數據打印
■適應性強
■系統操作
■具有數據的安全性和保密性
1.3 主要技術特點
系統的主要技術特點：
l 采用干法取樣方式，輔助環節少，可靠性高，能真實反映煙氣成分含量，無附加誤差，因此測量精度高。
l 其探頭過濾器采用德國原裝進口設備，過濾面積大，強度高，過濾器效率高。取樣管道的自動吹掃配置，系統能在高粉塵、工況惡劣情況下連續采樣，保證系統長期可靠運行。
l 采用PLC控制，因而自動化程度高 ，維護工作量小。
l 具有故障自診斷功能。
l 分析儀單點自動標定功能，儀器標定不使用標準氣，降低運營成本，減少系統的非正常運行時間。
l 數據采集、處理和控制系統（DAS）
l 測量污染物成分方法符合中國國家環保局的要求，操作簡單。
l 凡是與煙氣或校正氣接觸的探頭和其它零部件由耐腐蝕材料組成。
