工藝流程

廢氣——酸氣吸收塔——離心風機——酸氣凈化塔——離心風機——標準氣體排放

工藝原理

酸氣在通風機的離心力作用下，進入酸氣凈化塔，氣體從塔體下方進氣口進入塔內，在在通風機動力作用下，迅速充滿進氣端空間，然后均勻上升，堿液在循環泵的作用下均勻分不到各個布液管，并呈屋狀布滿整個塔內空間，與上升的氣體完全飽和接觸，并迅速進行徹底的化學反應，使中和處理后的達標氣體排入大氣中。

結構及特點

酸氣吸收與凈化塔設備為組合式處理設備，由酸氣吸收塔、離心風機及其它附件組成。

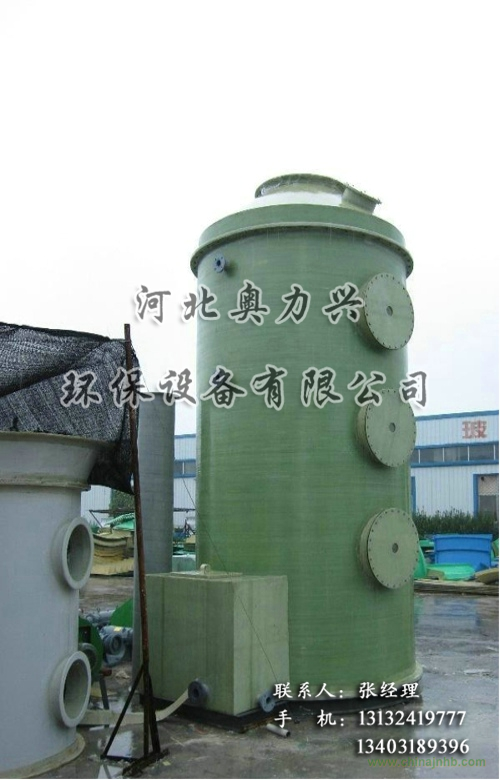

酸氣凈化塔

A、本設備筒體采用玻璃鋼纏繞整體成型,強度高,而且筒體無法蘭連接螺栓;噴淋管采用PVC或PP材質,噴頭采用PP材質.

B、本設備使用多面空心球填料，使得廢氣與溶液充分結合。

C、在塔體下半部增加曝氣裝置，使得酸氣與溶液充分結合，處理效果更佳。

本套酸氣吸收與凈化塔系統可配備在線分析儀、壓力傳感器、差壓變送器、流量傳感器、控制柜等，對本套系統實施氣體在線分析監控、氣體超標自動報警、氣體流量與壓力傳送與風機運行自動聯鎖、自動數字顯示等自動化控制裝置，可根據使用要求進行手動、半自動和自動控制。

技術參數與選型

因處理的氣體濃度、溫度等技術參數也不相同，所以，本處理設備應根據實際條件進行針對性地設計選型。我公司有專門的設計程序，可根據實際情況設計符合標準的具體的技術參數。

需用戶提供的設計條件有：

1. 提供可供設備運行的使用場地；

2. 提供廢氣量和廢氣濃度、溫度，以及要求處理達到的標準；

3. 提供控制方式是手動還是自動，以及控制達到的程度；

4. 提供我方需供哪些設備及配套設備、管線及附件。

安裝及使用注意事項

1、本設備宜安裝在高出地面100㎜以上的混凝土基礎上。

2、安裝時要注意保護設備，不碰損機體及外露部件。

3、使用前必須將吸收液加至溢流管溢液為止。

4、使用時應先開循環水泵2～3分鐘，再開風機；停機時，應先停風機1～2分鐘后，再停循環水泵。

5、使用過程中應注意補充吸收液，根據藥液的PH值的大小來補充或更換藥液，確保吸收效果；建議PH值應大于10。

6、啟動水泵應注意：泵不可以倒轉，不可以空轉。
