一、概述

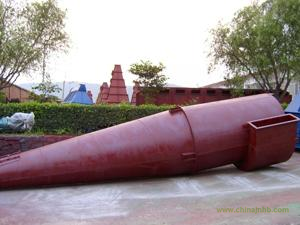

TXP型除塵器是在原多種旋風除塵器基礎上設計研制的一種新型旋風除塵器，采用斯泰曼的最高優化系數結構型式。內外殼體與構件使用陶瓷筒塊砌筑，確保 了抗磨性能，不但使用壽命有了保證，且減少鋼材用量，降低了裝置造價與維護檢修費用。解決了旋風除塵器磨損的問題。
二、除塵機理
該除塵器利用了旋風筒內速度場分布的高峰對煙氣上升的作用，設置了上升筒和二次分離室以及中間排氣管。煙氣由入口以設計速度旋流進入筒體，煙塵受離心 作用而分離，由上而下分離的粉塵沿筒體沉降到灰槽；煙氣以旋流的高峰速度沿0.6左右筒徑上升，含微塵濃度較高的部分煙氣沿上升筒壁高速旋流進二次分離 室，再經旁路風道回到錐體，二次被分離的粉塵降到錐底匯同一次分離的粉塵進入灰槽。二次被分離后的煙氣從中間排氣管由出口排出。由于在上升筒的上升旋流速 度較主筒體內要高的多，故微塵能有效的進行二次分離。大大提高了整體除塵效率。
