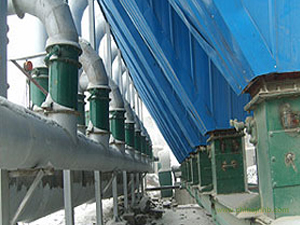

反吹風布袋除塵器分正壓式（又稱壓入式）和負壓式（又稱吸入式），本說明書按負壓式介紹。含塵氣在負壓作用下，由進風管進入下灰斗，在進風口正面設有阻流板，較粗的粉塵靠碰擊和重力落入灰斗，細顆粒分粉塵經濾袋過濾后，吸咐在濾袋的內壁上，凈化后的氣體經袋濾室，通過設備頂部切閥經排管吸入風機內，再經排氣筒排入大氣中。
反吹風布袋除塵器相關參數
|
規格
性能參數
項目
|
DDF-1000
|
DDF-1800
|
DDF-3000
|
DDF-4000
|
DDF-5000
|
DDF-6000
|
DDF-7000
|
DDF-8000
|
DDF-9000
|
DDF-10000
|
|
過濾面積（m2)
|
1000
|
1800
|
3000
|
4000
|
5000
|
6000
|
7000
|
8000
|
9000
|
10000
|
|
處理風量（m3/h)
|
3000～90000
|
5400～162000
|
90000～270000
|
120000～360000
|
150000～450000
|
180000～540000
|
210000～630000
|
240000～720000
|
270000～810000
|
300000～900000
|
|
設備阻力（Pa)
|
1470
|
|
過濾小室數（個）
|
6
|
8
|
6
|
6
|
8
|
6
|
10
|
10
|
12
|
12
|
|
濾袋排數（排）
|
15
|
11
|
7
|
10
|
9
|
11
|
10
|
11
|
11
|
12
|
|
單室過濾面積（m2)
|
250
|
225
|
500
|
666
|
625
|
750
|
700
|
800
|
750
|
830
|
|
濾袋尺寸（ фmm）
|
260
|
180
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
292
|
|
入口溫度（℃）
|
<150
<300
|
|
設備重量（T）
|
57.5
|
81.65
|
138
|
161
|
195.5
|
230
|
310.5
|
345
|
414
|
517
|
反吹風布袋除塵器工作原理:
濾袋附塵不斷增加，阻力上升到規定值時，即開始清灰。設備的清灰方式靠室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的負壓軸吸作用。因為設備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓軸吸作用。使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外，側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。濾袋內部的積塵隨之被抖落到灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到一定值時，清灰停止。
