產品詳情

產品介紹

· 功耗：1.5（W）

· 額定電壓：220（V）V

· 額定電流：32（A）A

· 外形尺寸：83×45×65（mm）mm

· 產品認證：cqc

●簡述

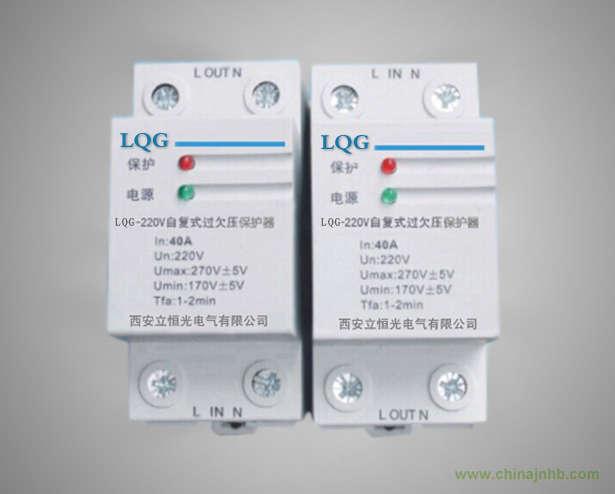

LQG系列獨立自復式過欠電壓保護器是我公司根據目前市電狀況研制的新一代家電保護裝置。控制線路選用進口元器件組裝，產品用模數化標準生產，性能優良、可靠。能在電壓異常情況下正常工作。

●適用范圍

自復式過電壓欠電壓保護器適用于單相交流電壓220V，頻率50Hz,額定工作電流60A及以下的用戶或負載。作為由中性線故障引起的單相線路過欠電壓對單相用電設備的保護。
主要用于住宅分戶箱進線或需要保護單相用電設備的配電線路的保護。

●特性

1單相線路發生過欠電壓時切斷線路，單相線路電壓恢復正常經延時后自動復位接通線路，無需人工操

作。
2線路出現瞬態或暫態過電壓時，保護器不產生誤動作。
3線路由于接點不實等故障出現電壓不穩,或突然斷電又突然來電時，保護器不接通線路。
4線路故障電壓為最高時，保護器自身不會被損壞。
5保護器呈反時限動作特性，動作時間≤1s。
6電壓保護范圍：40A以下0～450V，50/60A ：0～600V。
7耐受沖擊電壓：4kV（符合Ⅲ類電器的安全標準）。
8保護器有雙色發光二極管指示工作狀態，綠色―正常電壓指示，紅色－過欠電壓或延時指示。
9外形模數化設計，導軌式安裝。
10 接線能力：16平方毫米及以下絕緣導線。

●主要技術指標

1、工作電壓：AC220V、頻率50Hz
2、產品規格 ：20A、32A、40A、50A、60A（阻性）
3、負載功率：4.4KVA、6.6KVA、8.8KVA、11KVA、13.2KVA
4、過壓動作切斷值：AC270±5V
5、過壓恢復值：AC255±5V
6、欠壓動作切斷值：AC170±5V
7、欠壓恢復值：AC175±5V
8、斷電后送電延時：30±10秒
9、動作延時時間： ≤1秒
10、自身功耗：≤2W
11、電氣機械壽命：≥10萬次
12、外形尺寸：83×45×65mm(長×寬×高)。

●注意事項：

1、保護器第一次通電時需延時30±10秒后給負載正常供電。
2、保護器N線為零線，L為火線，不得接錯。
3、在使用前請擰緊卡線螺釘，防止接觸不良而損壞產品
