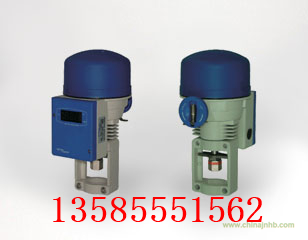

原裝進口英國斯派莎克EL4600系列電動執行器
一、簡介
EL4600是一款帶有線性行程的,能夠接收比例信號調節控 制的，2000N推力的閥門執行器。執行器能夠接收多種輸 入信號，也能定制輸出信號。適用于下列閥門： LE/LEA,KE/KEA,QL(DN15-DN50)
產品結構圖及尺寸表如下：
各部位長度都有標注長度。重量：3.9KG
二、技術特點
1.內置的轉矩開關在過載時，可以保護閥門和執行器。
2.自動設定系統可以自動識別0-100%的行程，能夠在行程 限制范圍內控制閥門。
3.通過自動設定系統，可以自動識別0-100%的行程，能夠 在行程范圍內控制。
4.根據對使用狀況的分析，可以選擇100步或者200步的速 度。
5.無需特殊設備，就能選擇常開或者常閉。
5.使用同步馬達可以在電壓波動時保持穩定的速度。
三、可供型號
EL4613電源24Vac EL4611電源220Vac 控制信號可選0-10Vdc,2-10Vdc或者4-20mA。 可選同控制信號類型的反饋輸出。 保護 IP等級：IP54 (DIN40050) 電機絕緣等級： E (IEC)
四、環境限制
儲存溫度：-40 - +75℃(5 -95%相對濕度) 工作溫度：-15 - +65℃(5 -95%相對濕度) 最高介質溫度：250℃ 材質 軛：鑄鋁 基座：鑄鋁 齒輪：鋼 電氣接口：PF?
五、安裝和連接
閥應該安裝在水平管道上，執行器的位置應根據所裝閥門的類型和介質溫度決定。但不建議執行器直接安裝在閥的下方，或安裝 在潮濕的環境。詳情請參閱安裝維修指南。
六、接線端子
詳見產品安裝維修指南。
七、訂購說明
例：用于LE33 DN20 EL4613-24Vac,輸入信號：0-10Vdc 連接適配器，EL4911連接件。
八、斯派莎克閥門的產品系列有：
斯派莎克波紋管截止閥:BSA1、BSA2、BSA3、BSA6T、BSA64T、A3S
斯派莎克球閥:M10S、M20S、M21S、M31S、M40S、M60
斯派莎克浮球式蒸汽疏水閥:FT12、FT14、FT43、FT44、FT46、FT47、FT450、FTS14、FTC32、FT54 、FTC80、CA10S、CA14、CAS14、CAS14S、CA14S、CA44S、CA44、CA46S、UFT32
斯派莎克熱動力型蒸汽疏水閥:TD16、TD16F、TD42、TD52M、TD32F、TD3-3、TD45、TD62、TD120、BRair、Airdyn、BRoil
斯派莎克壓力平衡式疏水閥:BPT13X、MST21、TSS21、BPC32Y、SBP30
斯派莎克雙金屬式蒸汽疏水閥:SMC32Y、SSM21、SM45、HP45、HP80、HP100、HP150、HP210、ISMC32
斯派莎克倒吊桶式蒸汽疏水閥:SIB30、HM00、200系列、HM34、600系列900系列
斯派莎克二通/三通控制閥:SB、KA43、KB33、KB51、KE43、KE73、KE63、QL43、QL63、QL73、QL33、CE43、CE63、CE83、LE33
斯派莎克導閥型隔膜式減壓閥:25P、DP27、DP143、DP163、
斯派莎克直接作用式減壓閥:DRV7、DRV4、DEP、BRV2、SRV2、BRV71、BRV73
斯派莎克安全閥:SV615、SV604、SV607、SV73、SV74、SVL606、SVL488
斯派莎克氣動活塞角閥：PF51G、PF61G、PF621G、PF63G、PF64G
斯派莎克鍋爐排污系統：BCV30、BC3200、BC3210、CP30、FV、SC20、KBV20、MS1、BDV60、ABV21i、ABV40i KBV21、DFG300A、DFG300M
斯派莎克止回閥：DCV1、DCV2、DCV3、DCV4、DCV6、DCV7、DCV8、DCV9、DCV2/B、WCV1、WCV2。WCV3、SDCV3、SDCV7、SDCV4、SDV8、LCV1、LCV2
斯派莎克過濾器：FIG12、FIG13、FIG14、FIG16、FIG16L、FIG33、FIG34、FIG36、FIG37、FIG7 、CSF16、CSF16T、Fig B34、Fig B36、Fig14HP、FIG16HP、Fig34HP、Fig36HP
斯派莎克汽水分離器：S1、S10、S13、CS10
斯派莎克飽和蒸汽流量計：TVA、TFA
斯派莎克蒸汽噴射加熱系統：INS、INS6、INS10
斯派莎克排氣閥：AE10S、AE14、AE30、AE36、AE36A、AE44、AE44S、AE50S、AES14、AES14S、AES14E、AV13、AV45、AVC32、AVM7、AVS32
斯派莎克電導率測量計：MS1、CP30、CP32、S20
斯派莎克單窗觀視鏡、斯派莎克雙窗觀視鏡、斯派莎克觀視鏡SG253、斯派莎克觀視鏡止回閥組
斯派莎克電動執行器：EL3500、AEL56、AEL66、AEL5、AEL6
