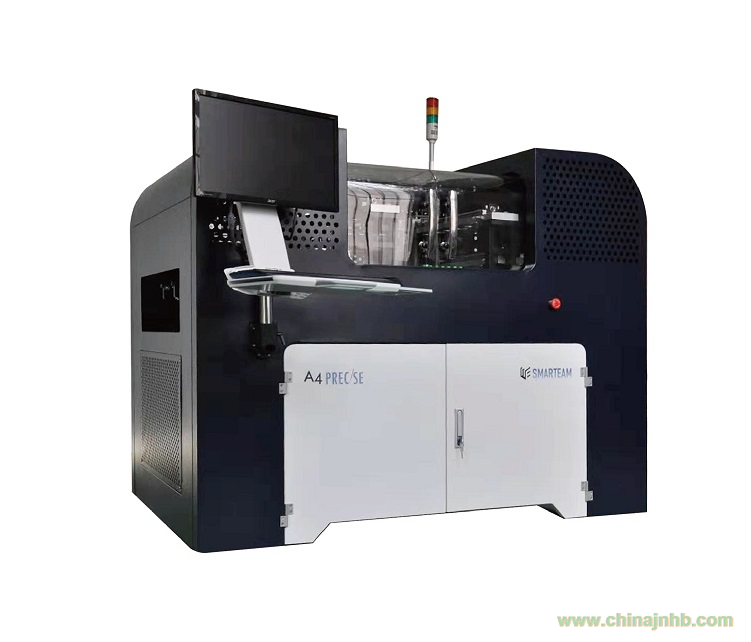

機器型號：A4

品牌名稱：世邁騰飛針®A4

Your desire is our commitment

您的期望是我們的承諾

鑒別板的好與壞

對“好”板給出測試覆蓋率

對不良板找出故障點

沒有漏判

測試結果準確

機器運行穩定

使用方便簡易

服務支持及時

可定制化生產

測試面積：最大測試面積可以定制化設計成適合800mm X 600mm的電路板，也可以定制機器總體尺寸大小。

測試背板：經過部分客戶定制化再設計，能測試裝有連接器的背板，對連接器做針到針的導通測試和絕緣測試。

測試優勢

無需治具

可測試Fine Pitch高密度板和微小元件

測試原理

在線測試 - ICT：

在被測板不上電的條件下，由飛針給出電信號，依次測量板上器件和連接的好壞。將測試結果與標準樣板比較。這個樣板或來自導入CAD設計文件或來自對“金板”的飛針在線自學習。

測試信號:

根據被測板的電路和器件的不同特性，可以選擇采用直流信號測試或者選擇不同頻率的交流信號測試。

靜態電壓測試 - Vnod:

在被測板上電的條件下，用飛針依次測量板上各點的電壓值。這種測試模式，特別適用于電路板維修領域。

 結合邊界掃描的飛針測 - FS:

邊界掃描測試BS是面向集成電路IC以數字信號做測試，飛針在線測是面向分立器件以模擬信號做測試。兩者結合起來，可以提高被測板的測試覆蓋率。

測試對象

電路網絡的開短路測試

電阻、電容、電感等量值測試

二極管、發光二極管、穩壓二極管的正向壓降，穩壓值測試

三極管、場效應管的導通、關斷及放大倍數測試

可控硅、光耦、繼電器、固態繼電器的導通與關斷測試

保險管、跳線、開關等通斷測試

變壓器的變比測試

三端穩壓器的輸出電壓測試

模擬/數字集成電路的電容感應測試，加點測試

有方向及標識元器件的AOI 光學檢測

自定義元器件測試

被測板

測試面積：400 mm x 500 mm

板厚：0.5 mm -  7mm

最小測點和間距：0.2 mm

板上方空間：50 mm

板下方空間：90 mm

底部固定探針：4

上板方式

自動連線傳送或手工上板

板定位

Marker點自動對位

安裝條件

體積：1,850mm寬,  1,400mm深，1,950mm高

重量：1,500kg

電源：220 VAC, +/-5%，氣源：0.6 MPa
