電動吸吮式過濾器
概述

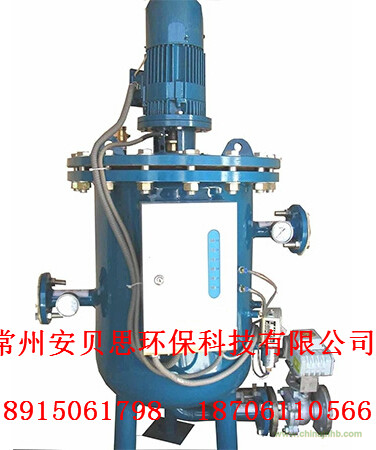

電動吸吮式過濾器是一種全自動自清洗過濾器，過濾器內有粗、精兩級過濾網，在精濾網內安裝一個吸吮掃描器，掃描器由電機帶動作旋轉運動，在過濾器端蓋上安裝一個排污閥。清洗時，電機帶動吸吮掃描器掃過濾網表面吸掉污物雜質，并通過排污閥排出過濾器。清洗無需斷流。
ABSXY-L ABSXY-W ABSXY-C
ABSXY系列電動吸吮式過濾器是我公司研制的新一代全自動過濾設備，可有效過濾所有中、高粘度液體中的懸浮物質。它采用反向沖洗、電刷排污的結構，使其具有過濾面積大、設備體積小、結構緊湊、過濾效率高、沖洗徹底、耗水少等優點；且過濾與排污同時進行，不影響也不中斷系統的正常使用。該產品可廣泛應用于石油、鋼鐵、食品、化工、機械、制藥、電力、農業噴淋灌溉、市政、礦山及污水治理等領域。
工作原理
水流從過濾器進口流入，先經過粗濾網濾掉較大顆粒的雜質，然后進入精濾網過濾，水中的雜質顆粒不斷地在精濾網的內側聚積，在精濾網的內、外兩側就形成一個壓差，當壓差達到預定值時(0.05MPa)，壓差開關便傳遞信號給控制盤，控制盤啟動電機帶動吸吮掃描器旋轉吸掉濾網上的污物雜質。同時打開排污閥，污物從排污閥排走。采用PLC自動控制。可根據壓差或定時控制反沖洗，并可手動清洗和選擇設計為連續清洗，發生故障時有警示信號或相應之動作。
特點
1、體種緊湊，結構堅固可靠
電動吸吮式過濾器利用電子技術并構成機電一體化控制方式運行，可靠，安全、無需人工介入，運營成本低；
2、過濾精度高，適于各類水質
采用楔型不銹鋼線隙式濾筒，穩定性、抗沖擊性大，優于編制網，尤其適用于尖銳顆粒的過濾，且使用壽命長，具有最佳的過濾和反沖洗特性；
3、反沖耗水量少，所需水壓低；反沖時壓降小，不影響正常供水
利用壓差反沖洗及刷子清洗，增強沖洗效果，反沖洗液消耗少，節省能源。
技術參數
1、ABSXY-L電動吸吮式全自動清洗過濾器外形尺寸表
|
型 號
|
公稱直徑
mm
|
S1
mm
|
S2
mm
|
S3
mm
|
Y
mm
|
Y1
mm
|
流量
T/h
|
重量
Kg
|
|
|
ABSXY-50L
|
50
|
350
|
570
|
687
|
322
|
179
|
16
|
69
|
|
ABSXY -65L
|
65
|
350
|
570
|
698
|
322
|
179
|
25
|
72
|
|
ABSXY -80L
|
80
|
350
|
580
|
698
|
380
|
210
|
45
|
87
|
|
ABSXY-100L
|
100
|
380
|
630
|
870
|
380
|
210
|
65
|
106
|
|
ABSXY-125L
|
125
|
410
|
670
|
910
|
454
|
257
|
105
|
132
|
|
ABSXY-150L
|
150
|
430
|
700
|
940
|
490
|
273
|
150
|
197
|
|
ABSXY-200L
|
200
|
450
|
715
|
955
|
505
|
282
|
265
|
248
|
|
ABSXY-250L
|
250
|
480
|
853
|
1075
|
570
|
319
|
410
|
360
|
|
ABSXY-300L
|
300
|
520
|
945
|
1185
|
655
|
373
|
590
|
486
|
|
ABSXY-350L
|
350
|
610
|
1100
|
1340
|
705
|
400
|
800
|
653
|
2、ABSXY-W電動吸吮式全自動清洗過濾器外形尺寸表
|
型 號
|
公稱直徑
mm
|
L1
mm
|
L2
mm
|
L3
mm
|
L4
mm
|
H
mm
|
φD
mm
|
流量
T/h
|
重量
Kg
|
|
|
ABSXY-80W
|
80
|
450
|
442
|
1943
|
2354
|
615
|
273
|
50
|
117
|
|
ABSXY-100W
|
100
|
450
|
442
|
2003
|
2410
|
615
|
325
|
80
|
120
|
|
ABSXY-125W
|
125
|
900
|
457
|
2431
|
3195
|
687
|
426
|
125
|
221
|
|
ABSXY-150W
|
150
|
900
|
457
|
2669
|
3610
|
687
|
426
|
180
|
225
|
|
ABSXY-200W
|
200
|
900
|
457
|
3101
|
4398
|
687
|
480
|
320
|
245
|
|
ABSXY-250W
|
250
|
1100
|
472
|
3212
|
4514
|
784
|
630
|
490
|
512
|
|
ABSXY-300W
|
300
|
1100
|
520
|
2544
|
5027
|
784
|
720
|
710
|
632
|
|
ABSXY-350W
|
350
|
1270
|
550
|
3616
|
5107
|
835
|
720
|
1000
|
632
|
3、ABSXY-C電動吸吮式全自動清洗過濾器外形尺寸表
|
型 號
|
公稱直徑
mm
|
D
mm
|
L
mm
|
H
mm
|
H1
mm
|
H2
mm
|
n-d1
nn
|
D
mm
|
N
mm
|
流量
T/h
|
|
|
ABSXY-50C
|
50
|
400
|
720
|
1400
|
500
|
700
|
3-φ24
|
300
|
25
|
19
|
|
ABSXY-65C
|
65
|
400
|
720
|
1400
|
500
|
700
|
3-φ24
|
300
|
25
|
28
|
|
ABSXY-80C
|
80
|
400
|
720
|
400
|
500
|
700
|
3-φ24
|
300
|
25
|
50
|
|
ABSXY-100C
|
100
|
500
|
820
|
1500
|
600
|
850
|
3-φ24
|
400
|
32
|
80
|
|
ABSXY-125C
|
125
|
500
|
820
|
1500
|
600
|
850
|
3-φ24
|
400
|
32
|
125
|
|
ABSXY-150C
|
150
|
600
|
920
|
1600
|
650
|
950
|
3-φ24
|
500
|
32
|
180
|
|
ABSXY-200C
|
200
|
600
|
920
|
1600
|
650
|
950
|
3-φ24
|
500
|
40
|
320
|
|
ABSXY-250C
|
250
|
700
|
1020
|
1850
|
700
|
1100
|
3-φ24
|
550
|
40
|
490
|
|
ABSXY-300C
|
300
|
700
|
1020
|
1850
|
700
|
1100
|
3-φ24
|
550
|
40
|
710
|
|
ABSXY-350C
|
350
|
800
|
1120
|
2500
|
790
|
1400
|
4φ24
|
630
|
50
|
1000
|
安裝使用
1、電源配置：
請按銘牌提示電壓、功率選擇電源插座，選擇1.5mm2或以上的電線接入電控柜底部的電源進線端子上。
2、安裝及安裝注意事項 ：
1) 機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一致，不得接反。
2) 過濾器有三種安裝方式，見圖，但應注意水流方向不可弄錯，安裝時應盡量使水力控制閥處于水平位置或向下的位置，以保證排污徹底。
3) 過濾器應串聯安裝在管路系統中，為保證在停機檢修過濾器時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置切斷用球閥，如：截止閥、蝶閥等。
4) 過濾器規格的選用應遵循流量匹配原則，當單臺過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝
5) 過濾器應安裝在系統需保護的用水設備之前
6) 在有可能發生回流的地方，應在過濾器出口安裝止回閥。
|
