一、【ZWP不銹鋼自吸排污泵】產品概述：
ZWP不銹鋼自吸排污泵，是久江公司基于ZW自吸無堵塞排污泵結合不銹鋼泵體部件開發研制出的新型泵種。該泵過流部件為304不銹鋼、316不銹鋼或更高標準的不銹鋼材質，配套專業定制機械密封，使它具有耐酸耐腐、適用于各類腐蝕性較強的介質，并同時擁有自吸無堵塞排污泵的所有優點。
二、【ZWP不銹鋼自吸排污泵】適用范圍：
ZWP不銹鋼自吸排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污等對泵材質要求較高的行業。
三、【ZWP不銹鋼自吸排污泵】產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
4、耐酸耐堿：適用于各種強腐蝕性污水。
四、【ZWP不銹鋼自吸排污泵】技術參數：
|
流量：
|
5-800m3/h
|
|
揚程：
|
12-60m
|
|
電機功率：
|
2.2-55KW
|
|
轉速：
|
1450-2900r/min
|
|
口徑：
|
φ25-φ300
|
|
介質溫度：
|
≤100℃
|
|
自吸高度：
|
4.5-6.0m
|
五、【ZWP不銹鋼自吸排污泵】型號意義：
六、【ZWP不銹鋼自吸排污泵】性能參數表：
|
型號
|
流量
（m3/h）
|
揚程（m）
|
功率（km）
|
轉速（r/min）
|
效率
（%）
|
汽蝕余量（m）
|
自吸高度（m）
|
自吸時間（min/5m）
|
重量（kg）
|
|
25ZWP8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2.0
|
5.5
|
3
|
100
|
|
32ZWP5-20
|
5
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
32ZWP10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
32ZWP9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
40ZWP10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
40ZWP20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
40ZWP15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
50ZWP10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
50ZWP20-12
|
20
|
12
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
50ZWP15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
50ZWP20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
|
65ZWP30-18
|
30
|
18
|
4
|
1450
|
45
|
2.5
|
5.5
|
3
|
200
|
|
65ZWP25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3.0
|
5.5
|
3
|
200
|
|
65ZWP25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
65ZWP40-25
|
40
|
25
|
7.5
|
1450,
|
50
|
3.0
|
5.5
|
2
|
200
|
|
65ZWP65-25
|
65
|
25
|
11
|
2900
|
52
|
3.0
|
5.5
|
2
|
240
|
|
80ZWP40-16
|
40
|
16
|
4
|
1450
|
50
|
3.0
|
5.0
|
3
|
240
|
|
80ZWP40-25
|
40
|
25
|
7.5
|
1450
|
50
|
3.0
|
5.5
|
2
|
200
|
|
80ZWP25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
80ZWP65-25
|
65
|
25
|
11
|
290
|
52
|
3.0
|
5.5
|
2
|
240
|
|
80ZWP80-35
|
80
|
35
|
15
|
2900
|
45
|
3.0
|
5.5
|
3
|
285
|
|
80ZWP80-35
|
80
|
35
|
15
|
1450
|
50
|
3.0
|
5.5
|
2
|
450
|
|
80ZWP50-60
|
50
|
60
|
22
|
2900
|
55
|
3.0
|
5.0
|
3
|
340
|
|
100ZWP100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4.0
|
5.5
|
3
|
300
|
|
100ZWP80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4.0
|
5.5
|
3
|
300
|
|
100ZWP100-20
|
100
|
20
|
11
|
1450
|
53
|
4.0
|
5.5
|
3
|
340
|
|
100ZWP100-30
|
100
|
30
|
22
|
1450
|
53
|
4.0
|
5.5
|
2
|
510
|
|
125ZWP120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.5
|
2
|
500
|
|
150ZWP180-14
|
180
|
14
|
15
|
1450
|
60
|
5.0
|
5.5
|
3.5
|
500
|
|
150ZWP180-20
|
180
|
20
|
22
|
1450
|
60
|
5.0
|
5.0
|
3
|
570
|
|
150ZWP180-30
|
180
|
30
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
680
|
|
150ZWP180-38
|
180
|
38
|
55
|
1450
|
45
|
5.0
|
6.0
|
3.5
|
800
|
|
200ZWP280-14
|
280
|
14
|
22
|
1450
|
65
|
5.0
|
5.0
|
3
|
700
|
|
200ZWP280-28
|
280
|
28
|
55
|
1450
|
55
|
4.0
|
5.2
|
3
|
940
|
|
250ZWP420-20
|
420
|
20
|
55
|
1450
|
61
|
6.0
|
4.5
|
2.5
|
1150
|
|
300ZWP800-14
|
800
|
14
|
55
|
1450
|
65
|
6.0
|
4.5
|
2.5
|
1400
|
七、【ZWP不銹鋼自吸排污泵】結構圖：
ZW自吸式排污泵主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
八、【ZWP不銹鋼自吸排污泵】外形及配件：

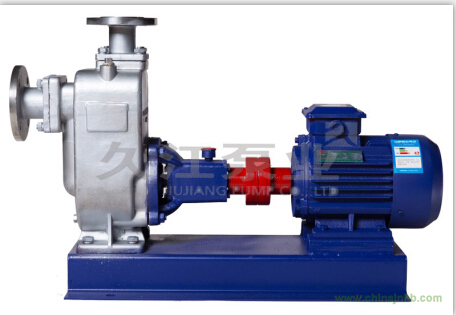

1、ZWP不銹鋼自吸排污泵正面
2、ZWP不銹鋼自吸排污泵側面
3、ZWP不銹鋼自吸排污泵過流部件
九、【ZWP不銹鋼自吸排污泵】安裝示意圖：
ZWP不銹鋼自吸排污泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。（規范的泵管路安裝見示意圖）
1、ZWP不銹鋼自吸排污泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
2、ZWP不銹鋼自吸排污泵的出口處應先裝上一段垂管(一般為0.4～1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。
十、【ZWP不銹鋼自吸排污泵】的安裝與使用：
ZWP不銹鋼自吸排污泵的安裝
ZWP不銹鋼自吸排污泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。
1、ZWP不銹鋼自吸排污泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
2、ZWP不銹鋼自吸排污泵的出口處應先裝上一段垂管{一般為0.4~1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。
ZWP不銹鋼自吸排污泵的使用
1、使用前，應檢查泵的旋轉方向是否正確，轉動是否靈活。
2、擰開泵體上方的加液螺塞，加滿儲液，然后旋緊螺塞。以后開機不需再加注儲液。不應在泵儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。
3、開機時，應先開啟出口流量控制閥，以便于自吸過程中的氣體排出。起動后，再調節好出口流量控制閥的開度，使壓力表讀數指到規定區域(各種泵型壓力控制范圍表)，避免泵在規定區域的下限范圍內工作，以防因軸功率過大而引起電動機過載燒壞或因流量過大而使泵產生汽蝕，影響泵正常運轉，使泵強烈振動和發出噪聲。
4、運轉過程中，應經常檢查泵和電動機的溫升情況，如發現噪聲和其他不正常聲音時，應停機檢查，排除故障后方可再運行。
5、停機時，應先要關閉出口流量控制閥，然后再停機，以免因虹吸作用導致泵體內儲液量的不足。
6、定期進行加油、維護，如長期停止使用應將泵拆卸清洗上油，妥善保存。
ZWP不銹鋼自吸排污泵使用注意事項
1.吸入管路越短越好，最長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8.通過顆粒最大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
