產品概述：

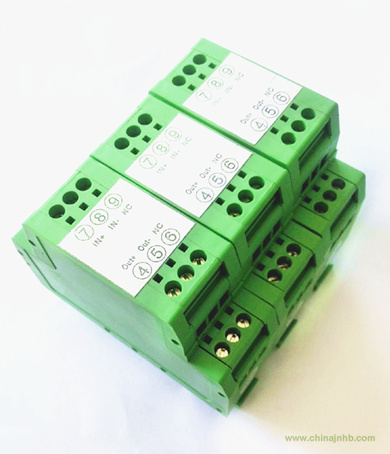

一進一出導軌安裝系列模擬信號隔離放大器是一種將輸入信號隔離放大、轉換成按比例輸出的直流信號混合集成電路。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等需要電量隔離測控的行業。該模塊內部嵌入了一個高效微功率的電源，可以向輸入端和輸出端提供隔離的的電源和一個模擬信號輸出的電磁耦合隔離放大器，由于內部采用了電磁隔離相比線性光電隔離技術具有更好的溫度特性和線性度。此系列產品只需外部加零點和滿度調節電位器就可以實現模擬信號的隔離放大和傳輸。內部采用模塊式產品
主要特性
1.精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用。
2.國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等。
3.輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力。
4.全量程范圍內極高的線性度（非線性度<0.2%）
型號及定義
DIN1x1 AOT - U(A)□- P□- O□
|
輸入額定電壓U（或電流A）值
|
輔助電源P
|
輸出O
|
|
U1： 0-5V
|
A1：0-1mA
|
P1： DC24V
|
O1：4-20mA
|
|
U2：0-10V
|
A2：0-10mA
|
P2： DC12V
|
O2：0-20mA
|
|
U3：0-75mV
|
A3：0-20mA
|
P3： DC5V
|
O4：0-5V
|
|
U4：0-2.5V
|
A4：4-20mA
|
P4： DC15V
|
O5：0-10V
|
|
|
|
|
O6：1-5V
|
|
Uz：用戶自定義
|
Az：用戶自定義
|
Pz：用戶自定義
|
Oz: 用戶自定義
|
產品選型舉例
例：輸入1：0-5V 輔助電源：24V 輸出1：4-20mA 產品型號：DIN1X1 AOT-U1-P1-O1
例：輸入1：4-20mA 輔助電源：5V 輸出1：0-10V 產品型號：DIN1X1 AOT-A4-P3-O5
產品技術參數：
|
參數名稱
|
測試條件
|
最小
|
典型值
|
最大
|
單位
|
|
隔離電壓
|
DC 1min
|
2500
|
3000
|
|
VDC
|
|
測試電壓 1S
|
3000
|
|
|
VAC
|
|
增益
|
電壓
|
|
1
|
|
V/V
|
|
電流
|
|
1
|
|
mA/mA
|
|
非線性度
|
|
|
0.1
|
|
%FSR
|
|
精度
|
|
|
0.1
|
|
%FSR
|
|
信號輸入
|
電壓
|
|
0
|
|
1000
|
V
|
|
電流
|
|
-1000
|
|
1000
|
mA
|
|
輸入失調電壓
|
|
|
2
|
5
|
mV
|
|
輸入阻抗
|
電壓
|
|
400
|
|
|
KΩ
|
|
電流
|
|
|
100
|
250
|
Ω
|
|
信號輸出
|
電壓
|
|
-10
|
|
12
|
V
|
|
電流
|
|
-20
|
|
20
|
mA
|
|
負載能力
|
電壓
|
Vout=10V
|
|
5
|
|
kΩ
|
|
電流
|
|
0
|
350
50
|
|
Ω
|
|
響應時間
|
-3DB
|
|
1
|
200
|
mS
|
|
信號輸出紋波
|
不濾波
|
|
10
|
20
|
mVRMS
|
|
溫度飄移
|
|
|
50
|
|
ppm/℃
|
|
輔助電源
|
電壓
|
用戶自定義
|
3.3
|
|
24
|
VDC
|
|
功耗
|
|
|
0.5
|
1
|
W
|
|
工作環境溫度
|
|
-25
|
|
75
|
℃
|
|
貯存溫度
|
|
-40
|
|
80
|
℃
|
|
重量
|
|
|
75
|
|
g
|
