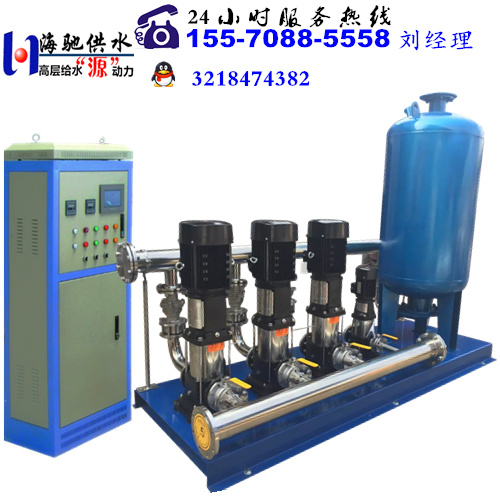

超高層住宅小區生活加壓泵水泵控制柜選型說明：

變頻水泵控制柜主要由變頻控制箱，壓力傳感器，水泵等組成。

變頻控制柜由斷路器，變頻器，接觸器，中間繼電器，PLC的等組成。

變頻水泵控制柜系統選用原則

水泵揚程應大于實際供水高度。

水泵流量總和應大于實際大供水量。

變頻水泵控制柜選型：

用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

海馳供水；高層給水“源”動力！

無負壓變頻供水設備；變頻恒壓供水設備（成套、配套供應商）

增壓泵；變頻泵；潛污泵；消防泵；污水提升裝置；紫外線消毒裝置等；

生活給水；生產給水；臨時供水；消防供水；深井供水；供水改造等！

7*24小時服務熱線：155-7088-5558（劉經理）；咨詢QQ：3218474382

廠家直銷！

我們將竭誠為您服務，您的滿意是我們供水路上前進的動力！

被動反轉，指的是泵拖動電機反轉。泵出口管路的液體倒流入進口，引起泵反轉，從而帶動電機反轉(此時還需要考慮電機是否失電)。主要危害有：

1.有旋向要求的機械密封可能會損壞。

2.有旋向要求的軸套鎖母、葉輪鎖緊螺母(也叫葉輪并帽)可能會松脫。如果使用銷子連接，影響就不會很大。

3.有平衡盤或平衡鼓的泵，可能會損害平衡盤或平衡鼓。

4.引起水錘，損害泵結構。

5.多級加壓泵(導葉式)易達到共振轉速，破壞泵設備。(軸流泵需要考慮泵的飛逸轉速)

對電機的危害，主要是可能燒毀或者損壞電器元件，也有可能造成電機軸和軸承的破壞，損壞的程度輕重不同罷了。需要注意電機和泵的連接方式。連接方式不同，泵反轉對電機造成的危害程度也不相同。采用皮帶連接，也分防滑皮帶和非防滑皮帶。泵反轉時皮帶可能打滑從而減小對泵或者電機的損壞。采用聯軸器連接，分剛性聯軸器、彈性聯軸器、齒式聯軸器。對彈性聯軸器，泵反轉所產生的扭矩如果小于聯軸器所能承受的扭矩，則可能損壞聯軸器而電機并不損壞。采用液力耦合器連接。液力耦合器是可以反轉的，只是需要避免急速正反轉換向。采用齒輪箱連接。齒輪箱也有可以正反向運轉的。

超高層住宅小區生活加壓泵安裝要點
(I)設備開箱設備進場前會同監理、甲方代表對設備進行開箱檢查。
(2)設備的基礎設備安裝前，基礎的檢查重點在地腳螺栓預留的清理、墊鐵放置位置的鑿平及基礎的沉降觀察記錄等。由于所安裝的設備重量大，運行時力也大，所以基礎的沉降觀察記錄必須符合設計要求。

超高層住宅小區生活加壓泵水泵振動原因分析
　　1、國產立式水泵28SLA-10是由臥式泵直接改造而成。電機底座與水泵底座之間垂直高度為4.3m，傳動軸系重達3t。相對于臥式泵，它增加了一根長為3752mm直徑為140mm的中間傳動軸。在結構上，除了在中間傳動軸上加裝一個軸承外，未進行任何改造（如圖1所示）。此四臺水泵運行壓力長期為0.7～0.85MPa。在揚程高、流量大的工況下，這樣一個重心高，質量大的系統高速旋轉，產生的離心力是很大的，會造成機組較大的振動。加上支架和水泵進出水方向連接剛度不夠，導致水泵和各連接件有較大的位移。運行時水泵的位移導致上軸承受力狀況改變，振動加大，因此容易發熱。若矯正水泵位移，改善軸承受力條件，可降低系統的振動烈度。
　　2、水泵與傳動軸之間為剛性連接。由于制造、安裝原因，運行時泵軸與傳動軸同心，造成水泵振動；電機、傳動軸等其它震源產生的振動也直接傳遞給水泵，形成振動的疊加，進一步加大水泵振動。另外，這種剛性連接加大水泵上軸承所承受的外力，致使軸承易發熱，影響到泵軸。
二、改造情況
　　針對以上原因，我們采取了以下兩個步驟進行改造。
　　1、加強管路剛度。考慮到對水泵進行加固比較困難，采取在水泵出口鋼管焊接“加強筋”的辦法。沿進出水方向，在水泵出口漸擴管與出水閥門之間的連接鋼管兩端法蘭，用8條厚度為32mm、寬度為100mm的鋼板進行焊接。增加鋼管的剛度，減少變形量，抵抗水泵位移。經測量，加筋后，水泵A點的位移量降至0.35mm。
　　2、對傳動系統進行改造。為減少電機、傳動軸的振動向水泵傳遞，把水泵與傳動軸之間的剛性連接改為彈性連接。使用GB4323-84彈性套柱銷聯軸器，補償位移量為0.6mm，補償角為1°30′。這樣，電機、傳動軸的振動可以通過彈性聯軸器得到補償，不會直接傳遞到水泵。
三、改造結果
　　改造后，經測量，水泵振動由改造前的振速4.3cm/s降低為1.48cm/s。根據振動烈度標準ISO2372-1974可以判定，水泵運行處于優秀區。同時，水泵運行平穩，上軸承只需正常維護，泵軸被磨損現象也沒有了，說明改造是成功的。

超高層住宅小區生活加壓泵水泵的拆卸步驟：

 (1) 首先使用拉馬拆卸聯軸器, 具體方法是:用專用工具拉馬的拉勾鉤住聯軸器,而其絲桿頂正泵軸中心, 慢慢轉動扳手, 即可將聯軸節拆下，在鉤拉過程中, 可用銅錘或銅棒輕擊聯軸器。

 (2)將泵蓋和泵體上的緊固螺栓松開，將轉子組件從泵體中取出。

 (3)將葉輪前的葉輪螺母松開，即可取下葉輪(葉輪鍵應妥善保管好)。

 (4) 取下泵蓋和軸套，并松開軸承壓蓋，即可將軸從懸架中抽出(注意在用銅棒敲打軸頭時，應戴上葉輪螺母以防損傷螺紋)。

2、所進行的加壓泵安裝順序

 (1) 檢查各零部件有無損傷，并清洗干凈;

 (2) 將各連接螺栓等分別擰緊在相應的部件上;

 (3) 將密封圈分別放置在相應的位置;

 (4) 將密封環及填料壓蓋等依次裝到泵蓋內;

 (5) 將軸承裝到軸上后，裝入懸架內并合上壓蓋，將軸承壓緊;

 (6) 將葉輪、止動墊圈、葉輪螺母等依次裝入并擰緊，后將上述組件裝到泵體內并擰緊泵體、泵蓋的連接螺栓。

3、安裝精度

這里給出的主要是聯軸器對中的精度要求。泵與電機聯軸器裝好后，其間應保持2～3mm間隙，兩聯軸器的外圓上下、左右的偏差不得超過0.1mm。

4、拆裝過程中對加壓泵的主要尺寸進行了測量

超高層住宅小區生活加壓泵完善的售.后服備體系，從而保證為客戶提供盡善盡美的售前、售中、售.后服務
售前服務：工地現場實地考察，提供施工建議，避免安裝不規范造成的質量問題。根據設計資料和招標要求進行選型，避免因?yàn)檫x型而造成的質量問題。
售中服務：安裝：我公司所提供設備為整體單位，只需定位即可。我公司將派專業施工隊伍到現場定位安裝，并配合設備與系統的安全對接負責調式運行：調式期間，我公司可派專業服備人員到場，進行調式。
免費培訓：使用方的日常看管人員，我公司免費進行培訓，直到熟悉超高層住宅小區生活加壓泵使用為止食品店設備正常運轉和維護.。
售.后服務：
1、海馳供水設備有限公司對所有產品均帶有售.后服務責任。
2、每項工程我公司將委派專人負責，指導安裝及負責開機調試，現場培訓。
3、如客戶需委托我司承擔設備安裝，我司將派技術人員負責安裝
4、安裝調試后各檢測數據及工況記錄在案，裝訂成冊收錄保存。
5、產品在質量保質期內，公司負責提供免費服務.
6、公司將為每個用戶提供終身跟蹤，保養維修服務，對使用中超高層住宅小區生活加壓泵進行定期現場或電話回訪，及時發現并處理解決問題。
7、對客戶來電有問必答。如需服務，時間內必到現場，絕不耽誤用戶正常供水。
8、建立用戶服務專人負責制度，每次服務完成需填寫用戶服務單并由客戶簽字認可。
9、服務人員對待用戶態度必須和藹，服務必須規范。對用戶提出問題必須耐心回答解釋，絕不容許與用戶發生爭執。
10、本公司產品：建筑類保修二年，廠礦類保修一年。

1.超高層住宅小區生活加壓泵更高的智能化，更易于使用和維護;
2.帶背光液晶漢字顯示，參數全部中文化并有幫助信息，人機界面友好。鍵盤顯示單元和主機分離，便于安裝。可遠距離安裝多個鍵盤顯示單元，長距離可達500米;
3.標準的MODBUS通訊協議，RS485接口，便于與上位機聯接，進行組態控制;
4.完全模塊化設計，用戶可隨意搭配、組合，滿足不同的系統大小和應用場合;
5.即插即用功能，用戶安裝好擴展模塊后系統自動識別，相應的功能代碼也自動變化，使用簡便;
6.超高層住宅小區生活加壓泵能完成普通PLC都不易完成的功能，例如同步切換模塊、專用消防模塊及運行數據記錄(黑匣子)模塊、手機模塊等。
7.采用現場總線技術，擴展模塊可遠距離連接，方便水廠控制及井群控制等特殊要求的場合;
8.產品結構合理，外觀新穎，安裝方便，DIN35導軌安裝;
9.消防功能完全遵循發布的公共安全行業標準GA30-2002的有關規定;
10.應用戶的要求，可以方便地定制特殊的擴展模塊。系統多支持60個擴展模塊。

超高層住宅小區生活加壓泵的應用范圍
1.該系統既可用于生產、生活用水，亦可用于熱水供應，恒壓噴淋等系統。
a.可廣泛用于工業企業、生活、生產供水系統及企業自備并改造工程，自來水廠、生活小區及消防供水系統。
b.可用于各種場合的恒壓、變壓、冷卻水和循環供水系統。
c.可用于污水泵站、污水處理及污水提升系統。
d.超高層住宅小區生活加壓泵可用于農業排灌、園林噴淋、水景和音樂噴泉系統。
e.可用于賓館、大型公共建筑供水及消防系統。
2.技術指標
a.供水高度：200米
b.流量：1000立方米/小時
c.壓力波動：≤0.25兆帕
d.水泵電機功率：0.75KW-280KW

海馳的獨特技術（核心技術點）
產品觸摸屏顯示系統
觸摸屏控制界面是公司，產品直接與用戶交流的窗口，人機界面檔次的高低直接反映了產品檔次的高低，同時反映著公司產品是否已經走上了工控產品的專業化、職業化道路，因此，觸摸屏控制界面的檔次是非常重要的。

超高層住宅小區生活加壓泵泵的密封性檢驗：

不銹鋼多級加壓泵主要供輸送清水及物理化學性質類似于水的液體之用。其的優點是水力模型設計先進，高效率、高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。液體的溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。
　　為了保證不銹鋼多級加壓泵組裝后的機械密封無漏泄，不銹鋼多級加壓泵密性檢查是必不可少的，但是該檢查工藝也是較為復雜的，下面會給出比較詳細的操作方法：
　　1、測量靜環防轉銷子的長度及銷孔深度，防止銷子過長靜環不能組裝到位。這種情況出現會損壞機械密封。
　　2、檢查動環、靜環與軸或軸套的間隙，靜環的內徑一般比軸徑大1－2mm，對于動環，為保證浮動性，內徑比軸徑大0.5－1mm，用以補償軸的振動與偏斜，但間隙不能太大，否則會使動環密封圈卡入而造成機械密封機能的破壞。
　　3、測量動環、靜環密封面的尺寸。這項數據是用來驗證動靜環的徑向?qū)挾龋?dāng)選用不同的摩擦材料時，硬材料摩擦面徑向?qū)挾葢?yīng)比軟的大1－3mm，否則易造成硬材料端面的棱角嵌入軟材料的端面上去。
　　4、測量補償彈簧的長度是否發生變化。彈簧性能的發生變化將會直接影響機械密封端面比壓。一般情況下彈簧在長時間運行后長度會縮短，補償彈簧在動環上的機械密封還會因?yàn)殡x心力的原因而變形。
　　5、不銹鋼多級加壓泵機械密封緊力的校核。我們通常講的機械密封緊力也就是端面比壓，端面比壓要合適，過大，將使機械密封摩擦面發熱，加速端面磨損，增加摩擦功率；過小，容易漏泄。端面比壓是在機械密封設計時確定的，我們在組裝時只能靠測量機械密封緊力來確定。通常情況的測量方法使測量安裝好的靜環端面至壓蓋端面的垂直距離，在測量動環端面至壓蓋端面的垂直距離，兩者的差極為機械密封的緊力。

超高層住宅小區生活加壓泵優點
智能化控制，全自動運行;
供水設備采用PID閉環調節，恒壓精度高，水壓波動小。具有過載、短路、過流等各種自動保護功能，設備運行穩定、可靠，方便使用和維護。具有缺水停泵、定時自動切換水泵運轉等功能，可以實現無人職守。可建立遠程監控系統，實時監控設備的運行情況。
合理性的水泵選型
多數超高層住宅小區生活加壓泵生產往往由于技術力量不足，對水泵的特性不了解。由于水泵的工作點決定了系統的節能率以及設備的使用壽命，海馳供水設備有限公司的技術人員擁有豐富的水泵與系統的設計和調試經驗，不僅僅考慮了水泵的單機性能，還充分考慮了水泵的并聯性能，使系統更合理。

超高層住宅小區生活加壓泵硬件——工業級認證，堅如磐石
供水視窗系統采用的硬件結構，是經過嚴格的工業級認證的產品，有以下特點
1 防護等級高，可以做到IP65(IP介紹附后)，基本適應于任何工業和民用環境下工作，而一般的按鈕開關的防護等級為IP40，據統計采用視窗系統后故障率可減少60%左右。
2 使用壽命長：供水視窗通電狀態下的使用壽命為十萬小時，而一般情況下，供水視窗處于關閉狀態，很少使用，所以在20年的設備壽命周期內，無需考慮更換和維修問題。

海馳超高層住宅小區生活加壓泵優化布局—海馳高效能變頻控制系統
海馳設計—追求卓越，精益求精，注重細節
一個質量較高的變頻控制柜，從設計，工藝，制作制造，運輸，包裝，是實際要求較高的產品，要求各個環節質量保障，才能做出較高質量和水平的控制柜。

超高層住宅小區生活加壓泵優點
智能化控制，全自動運行;
供水設備采用PID閉環調節，恒壓精度高，水壓波動小。具有過載、短路、過流等各種自動保護功能，設備運行穩定、可靠，方便使用和維護。具有缺水停泵、定時自動切換水泵運轉等功能，可以實現無人職守。可建立遠程監控系統，實時監控設備的運行情況。
合理性的水泵選型
多數超高層住宅小區生活加壓泵生產往往由于技術力量不足，對水泵的特性不了解。由于水泵的工作點決定了系統的節能率以及設備的使用壽命，海馳供水設備有限公司的技術人員擁有豐富的水泵與系統的設計和調試經驗，不僅僅考慮了水泵的單機性能，還充分考慮了水泵的并聯性能，使系統更合理。

超高層住宅小區生活加壓泵以強勁地勢頭遙遙,定將引領超高層住宅小區生活加壓泵行業的新紀元，以優異的質量，完美的服務贏得客戶的一致好評，以口碑鑄品牌，遠銷全世界！

超高層住宅小區生活加壓泵介紹：
是水源都是從蓄水池中來，這樣自來水的壓力就被卸掉了，而且蓄水池需要二次消設備。超高層住宅小區生活加壓泵系直接利用自來水管網壓力的一種疊壓式供水方式，衛生、節能、綜合投資小。安裝調試后，自來水管網的水首先進入穩流罐，并通過真空消除器將罐內的空氣自動排除。

超高層住宅小區生活加壓泵水泵能反轉嗎? 水泵反轉的危害及講解：

水泵的反轉，水泵反轉的原因，水泵反轉的危害，對于反轉也分主動反轉和被動反轉，各自引起的危害也不盡相同。以常見的加壓泵反轉為例進行討論。

主動反轉，指的是電機拖動泵反轉，主要是電機接線接反導致。主要危害有：

1.有旋向要求的機械密封可能會損壞。

2.有旋向要求的軸套鎖母、葉輪鎖緊螺母(也叫葉輪并帽)可能會松脫。如果使用銷子連接，影響就不會很大。
