氣路集中控制系統是保證聲能器正常工作的重要組成部分，其中，電磁閥又是整個清灰系統中的主要控制執行元件。

2、控制系統介紹

聲波清灰器帶有全自動清灰控制系統，它能按設定的工作程序和工作強度自動完成清灰工作。

控制系統分兩部分，一部分是氣源控制系統，另一部分是電控單元，這兩部分通過電磁閥有機的聯成一體，通過電控單元對執行元件電磁閥發出指令進行自動控制。

氣源控制系統由空氣過濾器、減壓閥、電磁閥、球閥組成。

聲波清灰器電控單元的基本組成部分是電控制箱，通過設定相應的工作時間和間隔時間，按照一定的循環方式運行，定時輸出控制信號，使電磁閥接通，從而控制聲波清灰器的開啟，實現自動控制。通過視窗可監視每臺聲波清灰器的工作狀態。電控箱設有手動按鈕，也可進行手動操作。

此外，考慮到現場工人操作方便，電磁閥的選型采用電動、手動通用型，現場工人在附近操作電磁閥的手動按鈕，也可控制聲波清灰器工作。

該控制箱（柜）均為防塵、防雨、防濺設計，防護等級IP65。

3、系統使用條件

? 壓縮空氣或氮氣：壓力：0.3～0.7Mpa   用量：2.95m3/min/臺

? 電    力：制式：220V AC      功率：25W（單臺）

（1）現場有壓縮空氣源或氮氣源且壓力符合要求時，聲波清灰器主氣源管路應采用DN50、PN1.0MPa鋼管，并在現場配一定容積的儲氣罐，以保證聲波清灰器供氣氣源的工作壓力及流量。

（2）現場氣源含水、含塵量大時，應安裝氣水分離或除塵過濾裝置，以保證氣源潔凈。

（3）氣源主管路的最低端應安裝排污閥，以便于管路吹掃和排污。

安裝方式

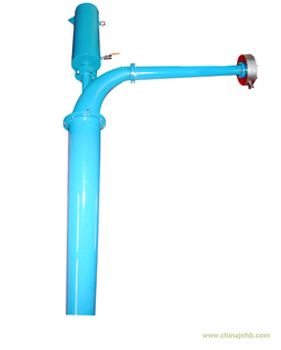

1、LTQ-90型聲波清灰器的安裝

每臺LTQ-90型聲波清灰器配有安裝套，現場安裝需要開孔，將安裝套與設備作氣密性焊接，所有焊接均應牢固、可靠。見下圖。

圖2  LTQ-90型聲波清灰器安裝示意圖

2、LTQ-75型聲波清灰器的安裝

LTQ-75型聲波清灰器配有安裝套，現場對電除塵器頂板開圓孔Ф440，將安裝套與除塵器頂板焊接牢固，將擴聲筒插入后用螺栓連接好。

對于頂板帶保溫層的電除塵器，需要割開保溫層，保溫層的孔適當開大一些，便于安裝套的焊接，待聲波清灰器安裝好后，再恢復保溫層。具體安裝方式見下圖。

                 圖3  LTQ-75型聲波清灰器安裝示意圖

3、氣源控制系統的安裝

     將氣路控制箱置于現場合適位置，進氣端用DN25鋼管接現場氣路主管道，出氣端用DN25鋼管接至聲波清灰器的聲能器預帶的連接軟管處。

4、電控系統的安裝

    電控箱的安裝位置應符合有關電器設備安裝要求，與四周墻壁保持一定距離，將現場電控箱用螺栓固定后，接線至每一臺氣路控制箱內的電磁閥。
