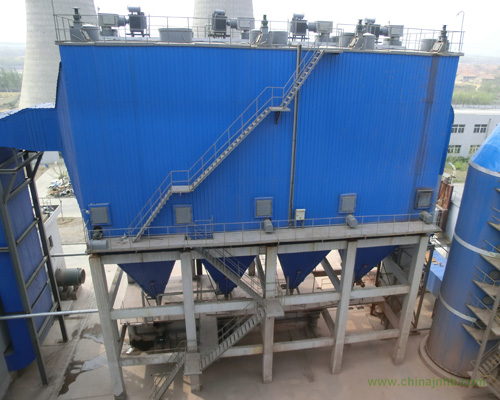

高壓靜電除塵器介紹
靜電除塵器的高壓供電裝置是一個以電壓、電流為控制對象的閉環控制系統.高壓供電要求的電源是直流、高壓(40～70kV),和小電流(50～300mA).包括升壓變壓器、高壓整流器、主體控制(凋節)器扣控制系統的傳感器等4部分.其中,升壓變壓器、高壓整流器及一些附件組成主回路,其余部分組成控制回路.
高壓靜電除塵器的工作原理是利用高壓電場使煙氣發生電離,氣流中的粉塵荷電在電場作用下與氣流分離.負極由不同斷面形狀的金屬導線制成,叫放電電極.正極由不同幾何形狀的金屬板制成,叫集塵電極.
靜電除塵器的性能受粉塵性質、設備構造和煙氣流速等三個因素的影響.粉塵的比電阻是評價導電性的指標,它對除塵效率有直接的影響.比電阻過低,塵粒難以保持在集塵電極上,致使其重返氣流.比電阻過高,到達集塵電極的塵粒電荷不易放出,在塵層之間形成電壓梯度會產生局部擊穿和放電現象.這些情況都會造成除塵效率下降.
| 三口外項目 內 容 |
型號分類 風量m3/h |
CJHA1-2.31/6 CJHB1-2.31/6 |
CJHA2-4.62/12 CJHB2-4.62/12 |
CJHA3-6.04/12
CJHB3-6.04/12 |
| 1.一級旋風 |
CLT/A 2×7.5 |
CLT/A 4×7.5 |
CLT/A 6×7.5 |
| 2.供電機組CK |
20/100 |
100/20×2 |
120/30×2 |
| 3.低壓控制柜 |
11000 |
11000 |
11000 |
| 4.排灰閥 |
2570 |
3300 |
3300 |
| 5.主風機 |
4-72 №5C×160M1-2
N=11KW |
4-72 №8CY180M2-2
N=22KW |
4-72 №8C Y200L1-2 N=30KW |
| 6.風管 |
5500 |
11000 |
11000 |
| 7.風量調節閥 |
2200 |
4400 |
8800 |
| 8.接地極 |
3300 |
3300 |
3300 |
| 9.保溫 |
11000 |
27500 |
27500 |
| 10.加熱裝置(清掃風機加熱管) |
5500 |
11000 |
11000 |
| 11.防腐材料 |
6600 |
13200 |
13200 |
| 12.振打器 |
4400 |
8800 |
8800 |
| 三口外項目 內 容 |
型號分類 風量m3/h |
CJHA4-6.93/18 CJHB4-6.93/18 |
CDPK(H)-10/2型臥室單室二電場(戶外型) |
| 34000 |
29900-41200 |
| 1.一級旋風 |
CLT/A-6×8.0 |
CLT/A-6×8.0 |
| 2.供電機組CK |
120/30×2 |
60×200/100×200 |
| 3.低壓控制柜 |
11000 |
11000 |
| 4.排灰閥 |
4400 |
5500 |
| 5.主風機 |
4-72 №8C Y200L2-2 N=37KW |
4-72 №10C Y2258-4N=37KW |
| 6.風管 |
16500 |
22000 |
| 7.風量調節閥 |
11000 |
13200 |
| 8.接地極 |
3300 |
3300 |
| 9.保溫 |
11000 |
55000 |
| 10.加熱裝置(清掃風機加熱管) |
16500 |
22000 |
| 11.防腐材料 |
22000 |
55000 |
| 12.振打器 |
8800 |
11000 |
