規 格
|
說 明
|
|
功 能
|
·多種參數測量：電流/電壓/頻率/有功功率/無功功率/功率因數
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送（PV)輸出:DCV,DCI ·饋電輸出:DC24V,DC12V,DC5V
|
|
電 源
|
85~265VAC 50/60Hz 24VDC
|
|
功率消耗
|
5VA
|
|
顯示類型
|
7段LED顯示[紅色]
|
|
精度等級
|
電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級
|
|
設定類型
|
面板按鍵設定
|
|
輸入
|
標準值
|
電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定
|
|
過載
|
電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒
|
|
頻率
|
45~65HZ
|
|
輸出
|
繼電器
|
250VAC 5A
|
|
SSR
|
24VDC ±3V 30mA Max.
|
|
SCR
|
400V/0.5A
|
|
電流
|
0-20mADC,4-20mADC 負載≤500Ω
|
|
電壓
|
0-5VDC,1-5VDC 輸出能力≤250Ω
|
|
饋電輸出
|
DC24V,DC12V,DC5V 30mA Max.
|
|
通訊
|
功能
|
MODBUS協議,SWPBUS協議
|
|
波特率
|
1200，2400，4800，9600，19200bps
|
|
接口
|
RS232，RS485
|
|
報警輸出
|
帶回差報警輸出 ON/OFF 全量程
|
|
采樣時間
|
0.5秒
|
|
耐壓
|
2000VAC 50/60Hz
1分鐘
|
|
抗振動
|
0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時
|
|
絕緣強度
|
Min.100MΩ(at 500VDC)
|
|
抗干擾
|
模擬方波發生器干擾（脈沖寬度μs)±2kV
|
|
記憶保持
|
約:10年.(使用無電壓半導體記憶型)
|
|
環境溫度
|
-10~55℃(未結冰狀態)
|
|
儲存溫度
|
-20~60℃(未結冰狀態)
|
|
環境濕度
|
35~85%RH
|
|
重量
|
140g-600g
|
產品介紹

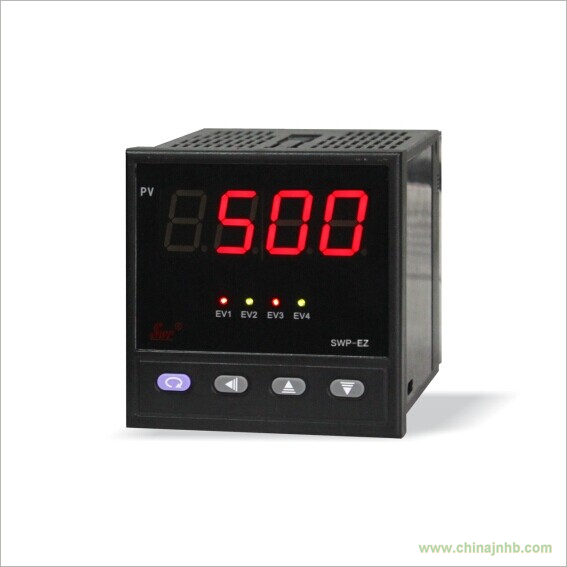

SWP-EZ系列單相可編程智能電力儀表采用交流采樣技術，能分別測量電網中的電流，電壓，功率，功率因數等電參數，可通過面板硅膠按鍵設置內部參數。帶RS-485通訊接口,采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；帶2路繼電器報警輸出。
選型表
|
型 號
|
代 碼
|
說 明
|
|
SWP-EZ
|
□
|
□
|
□
|
-□□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
-□
|
-□
|
-□
|
SWP-EZ系列可編程電力儀表
|
|
顯示方式
|
E
|
|
|
|
|
|
|
|
|
|
|
|
|
超高亮數碼管顯示（可省略）
|
|
外形尺寸
|
1
4
7
8
9
|
|
|
|
|
|
|
|
|
|
|
|
48×48mm
96×48mm(橫式)，48×96mm(豎式)
72×72mm
160×80mm(橫式)，80×160mm(豎式)
96×96mm
|
|
電網類型
|
1
|
|
|
|
|
|
|
|
|
|
|
單相
|
|
功能代號
|
-AI
-AV
-AP
-AQ
-PF
-AF
-DA
-DV
|
|
|
|
|
|
|
|
|
|
交流電流表
交流電壓表
有功功率表
無功功率表
功率因數表
頻率表
直流電流表
直流電壓表
|
|
通訊功能
|
-□
|
|
|
|
|
|
|
|
|
參見“輸入電壓”
|
|
電流輸入范圍
|
0
1
5
|
|
|
|
|
|
|
|
無電流輸入
0~1A
0~5A
|
|
電壓輸入范圍
|
□
|
|
|
|
|
|
|
參見“輸入電壓”
|
|
變送輸出方式
|
-□
|
|
|
|
|
|
參見“輸出方式”
|
|
第一報警方式
|
-□
|
|
|
|
|
參見“報警方式”
|
|
第二報警方式
|
-□
|
|
|
|
參見“報警方式”
|
|
饋電輸出
|
-P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
-W
-T
|
-
|
DC24V供電
A85~265V供電（開關電源）
AC220V（線性電源，默認）
|
|
外形特征
|
-X
-S
|
橫式顯示儀表（可省略）
豎式顯示儀表
|
★通訊方式：
|
代 碼
|
0
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-485
|
特殊規格
|
★輸入電壓：
|
代 碼
|
0
|
1
|
2
|
3
|
4
|
5
|
8
|
|
輸入電壓
|
無電壓輸入
|
0-100V
|
0-200V
|
0-300V
|
0-400V
|
0-500V
|
客戶指定
|
★輸出方式：
|
代 碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無變送
|
4-20mA
|
0-10mA
|
1-5V
|
0-5V
|
特殊規格
|
★報警方式：
|
代 碼
|
H
|
C
|
S
|
N
|
|
報警方式
|
常開繼電器報警輸出
|
SCR報警輸出
|
SSR報警輸出
|
無報警輸出
|
|
