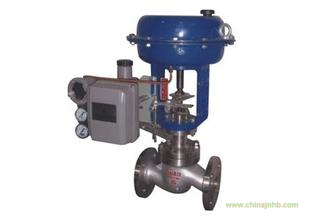

氣動精小型薄膜調節閥分為：SZJHP氣動精小型薄膜單座調節閥、SZJHM氣動精小型薄膜套筒調節閥.SZJHN氣動精小型薄膜雙座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持在給定值。特別適用于允許泄漏小且閥前后壓差不大的工作場合。
氣動精小型薄膜調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用液體溫度由-200℃至+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等
百分比。多種多樣的品格規格可供選擇。
主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波
紋
膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
主要技術參數
公稱通徑DN（mm）
（閥芯直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| (10) |
(12) |
(15) |
(20) |
| 額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
| 等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 額定行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
| 膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
| 信號范圍Pr（KPa） |
20～100、40～200 |
| 氣源壓力Ps（KPa） |
0.14～0.4 |
| 固有流量特性 |
直線、等百分比 |
| 固有可調比R |
50：1 |
| 允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
| 公稱壓力PN（MPa） |
1.6、4.0、6.4 |
工作溫度t
（℃） |
常溫型 |
-20～200、-40～250、-60～250 |
| 散熱型 |
-40～450、-60～450 |
| 高溫型 |
450～560 |
| 低溫型 |
-60～-100、-100～-200、-200～-250 |
