ZZWP自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品.產品適用于以各種氣體,蒸汽,熱水,油等為介質的各種熱交換器中的溫度自動控制.具有溫度設定范圍寬,調整方便,可連續進行溫度設定,超溫過栽保護,溫度設定方便等優點.廣泛應用于城市供熱,采暖系統及電力,石油,冶金,制藥,鍋爐等工業部門.

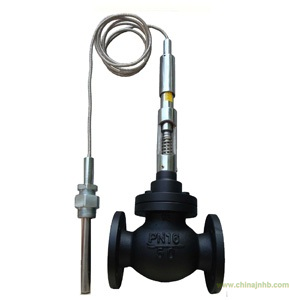

自力式溫度調節閥
產品特點
本閥無需電或壓縮空氣等外界能源,安全可靠.感溫液體膨脹均勻,比例式調節控制,控制精度高,工作穩定,有效節約能源,平衡式閥體設計,使閥能在更大壓差下工作,線性或等百比流量特性,溫度設定操作簡單方便,體積小,重量輕,安裝方便.
自力式溫度調節閥
工作原理
自力式溫度調節閥按作用形式可分；加熱用溫控型,冷卻用溫控型,合流(分流)溫度調節型.是利用感溫液體受熱膨脹,遇冷收縮及液體不可壓縮的原理進行調節.將溫度傳感器插入需要控制溫度的介質中,當介質溫度升高時,感受溫液體膨脹,作用力克服了彈簧阻力,推動閥芯向下位移,閥門趨于關閉狀態,從而減少熱媒介質的流量；反之當介質溫度低于設定溫度時,感溫液體收縮,復位彈簧推動閥芯開啟狀態,增加熱媒介質流量,使被控介質溫度趨于升高.循環往復,從而使被控介質的溫度值始終保持在設定溫度允許的范圍內.
自力式溫度調節閥
主要零件材料
|
材料代號
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
閥體,閥蓋
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
閥芯,閥座
|
1Cr18Ni9Ti(304)
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
波紋管套
|
1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
|
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
溫包
|
H62,1Cr18Ni9Ti
|
|
毛細管
|
H62,1Cr18Ni9Ti
|
|
接頭
|
H62,1Cr18Ni9Ti
|
自力式溫度調節閥
主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量
系數Kv
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
額定行程L(mm)
|
6
|
8
|
10
|
14
|
20
|
35
|
|
允許最大壓差(MPa)
|
1.6
|
1.5
|
0.5
|
|
溫度調節范圍(℃)
|
0-70,50-120,100-170,150-220,200-270
|
|
調節精度(%)
|
±5
|
|
允許超載值(℃)
|
分別為上述溫度調節范圍上限加50
|
|
使用環境溫度(℃)
|
-40～+80
|
|
安裝接頭
|
G1"
|
|
毛細管長度(m)
|
3,5,8
|
|
允許泄漏量
|
硬密封(L/h)
|
單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級)；
|
|
軟密封(ml/min)
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
自力式溫度調節閥
主要外形尺寸
|
公稱通徑
DN(mm)
|
L
(mm)
|
D
(mm)
|
L1
(mm)
|
H
(mm)
|
G
(mm)
|
導管長
(m)
|
D
(mm)
|
D1
(mm)
|
螺栓孔
(n-Ф)
|
|
32
|
180
|
25
|
430
|
380
|
1-1/4"
|
3
|
135
|
100
|
4-18
|
|
40
|
200
|
25
|
430
|
410
|
1-1/4"
|
3
|
145
|
110
|
4-18
|
|
50
|
230
|
25
|
430
|
450
|
1-1/4"
|
3
|
160
|
125
|
4-18
|
|
65
|
290
|
25
|
430
|
490
|
1-1/4"
|
3
|
180
|
145
|
4-18
|
|
80
|
310
|
25
|
430
|
530
|
1-1/4"
|
3
|
195
|
160
|
8-18
|
|
100
|
350
|
25
|
430
|
560
|
1-1/4"
|
3
|
215
|
180
|
8-18
|
|
125
|
395
|
25
|
550
|
600
|
1-1/4"
|
4
|
245
|
210
|
8-18
|
|
150
|
470
|
25
|
550
|
640
|
1-1/4"
|
4
|
280
|
240
|
8-23
|
|
200
|
600
|
25
|
550
|
690
|
1-1/4"
|
4
|
335
|
295
|
12-23
|
|
注:如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15,DN20,DN25的產品,請向我公司查詢尺寸
|
