一、簡介

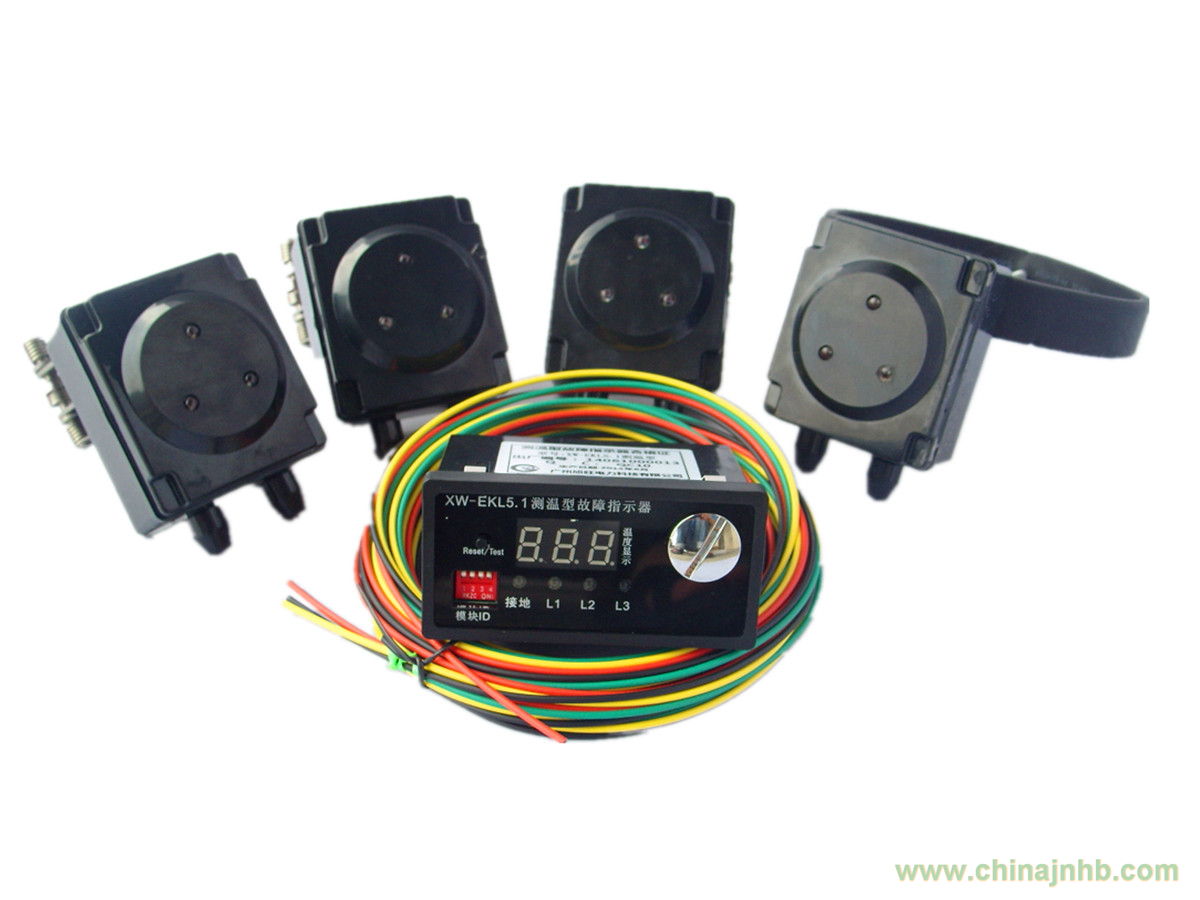

XW-EKL5.1測溫型電纜網故障指示器適用于35kV以下（含）中性點不接地或者經消弧線圈接地系統的電纜（或地埋）線路，檢測分相電纜線路的短路和接地故障，并通過本地閃燈指示及遠程故障報警指示。整套指示器由三個相故障指示器、一個零序故障器和一個面板指示器組成。XW-EKL5.1具有二遙測量數據遠傳功能，并且具有相序電纜溫度采集和就地顯示功能，配合遠程通訊單元，實現二遙遠程測量和故障告警信息遠傳，電纜溫度測量信息遠傳，結合主站能實現電纜線路故障的快速定位和電纜的溫度監測。

       該新一代測溫型電纜網二遙故障指示器集旭旺電力科技有限公司多年電力自動化領域研發、生產經驗，采用了先進低功耗塑料光纖通訊技術、軟磁材料技術、低功耗技術，滿足智能配電網技術發展的擴展性，解決了傳統故障指示器全生命周期管理問題。

二、產品工作原理及功能特點

2.1 短路故障判據

l 線路帶電并持續30秒鐘以上：負荷電流≥10A ；

l 過流保護定值啟動：0～700A/0～9.99S（出廠默認500A）；

l 電流突變≥200A（出廠默認值）；

l 在一定時間內線路停電：負荷電流≤5A ；

2.2 接地故障判據

l 零序電流大于20A（定值可設）；

2.3 遙測及參數

l 遙測范圍最大700A；

l 遙測上報間隔可設（出廠默認1分鐘）；

2.4 溫度和電流測量及顯示功能

l 溫度測量范圍：-40～+85℃；電流測量范圍：10-800A;

l 溫度測量精度：±1℃；電流測量精度：誤差≤10%

l 面板顯示功能：按下前面板“Reset/Test”按鈕4秒鐘后，數碼管依次顯示當前溫度值和電流值；TA代表A相溫度、TB代表B相溫度、TC代表C相溫度、TN代表零序連接；IA代表A相電流、IB代表B相電流，IC代表C相電流值、IN代表零序電流值。

2.5 故障告警及防誤動功能

l 短路故障判據：采用速斷、過流檢測法或者自適應負荷電流的過流突變法。確保與變電站出口動作一致；

l 防誤動：防空載合閘、大電流波動、瞬時故障、上電涌流誤動等；

l 故障指示器具有本地告警指示功能，四個LED指示燈在有故障情況下，閃爍指示故障，正常時熄滅；

2.6 自動復歸

l 現場長按面板指示器“Reset/Test”按鈕2秒鐘即可清除故障報警狀態；

l 出廠默認值：8小時（1分鐘～48小時可設）；

l 無告警狀態時，長按下“Reset/Test”按鈕2秒，L3點亮后，其它指示燈會間隔5S同時閃爍3次，告警繼電器先閉合然后斷開，以此判斷主機是否正常工作和電池電量是否正常。

l 故障指示器（傳感器）復歸方法：擰開故障指示器上復歸螺帽，見光一秒后即可復歸；復歸后擰緊螺冒防止出現露光現象。

2.7 告警功能

l 面板本地LED閃爍告警指示，對應L1/L2/L3/接地分別指示相短路故障及接地故障；

l 任何相短路或接地發生時，告警繼電器輸出閉合，復歸時間或按下Reset/Test按鈕后斷開。

l 故障指法器（傳感器）具備報警顯示功能，出現故障后需手動打開復規端口，光見1秒后即可復規。

2.8 通訊功能

l 故障指示器具備與面板指示器通信功能，實時上傳線路電流、溫度、故障等信息；

l 面板支持與DTU或故障指示器通訊終端通過RS-485通訊，最多可以支持16個面板（間隔）；

l 現場施工完畢后，可就地檢查光纖通訊可靠性；

三、技術參數

l 1. 線路電壓：≤35kV

l 2. 負荷電流：0～700A

l 3. 最大接地阻抗：500Ω

l 4. 最大短路電流：25kA/

l 5. 環境溫度：-40℃～70℃

l 6. 可動作次數：≥5000次

l 7. 防護等級：IP65

四、安裝流程

4.1     安裝面板指示器

1) 對于絕緣電纜線路，建議停電安裝，或者穿絕緣靴和絕緣手套帶電安裝；

2) 安裝面板指示器。把面板指示器卡、吸附或螺釘固定與開關柜相應位置；

3) 將本地光纖按相分別插入面板指示器L1、L2、L3、N光纖插口處（黃、綠、紅、黑分別表示：A、B、C、零序），別一端連接故障指示器“發送”光纖端口；

4) 設置RS-485通訊十六進制ID，對應前面板“模塊ID”的4個撥開開關，全OFF的時候地址為0，1撥到ON地址為1，2撥到ON地址為2，3撥到ON地址為4，1，2均撥到ON地址為3,依次類推，全部為ON時地址為15；

5) 連接告警繼電器到對應通訊機或DTU的遙信輸入；

6) 用雙絞線串聯所有RS-485通訊線，注意按照RS-485布線規則；

7) 連接外部5V電源到面板 電源輸入端子。

  4.2    安裝故障指示器

1) 安裝A、B、C相序故障指示器，將導磁夾片和固定彈簧撐開，導線沿膠面方向緊貼測溫黑點，將用兩邊的固定彈簧壓緊導線，同時保證兩個導磁夾片在安裝后閉合。告警指示燈向柜門方向，光纖向著故障指示器方向；

2) 安裝零序故障指示器，將電纜緊貼故障指示器膠面，通過固定卡口將導磁圓環固定于故障指示器，緊線壓片向著電纜，旋緊緊線螺桿。告警指示燈向柜門方向，光纖向著故障指示器方向；

3) 安裝光纖指示線。把從面板引出的光纖線（黃、綠、紅、黑分別表示：A、B、C、零序），按相類別分別插入A、B、C、零序故障指示器的發送端口上；

注意：安裝過程需要注意光纖用專用切割刀切割平整，另外安裝完成后測試通訊可靠性，即按下面板前段“Reset/Test”按鈕4秒L3,L2亮松開，如顯示溫度值，則為正常，如顯示“099”則為對應項光纖連接不好；另安裝后光纖不可做90度彎折，確保光纖要與光纖發送和接收管接觸，并旋緊光纖螺帽。

五、拆卸流程

1、 對于絕緣電纜線路，建議停電安裝，或者穿絕緣靴和絕緣手套帶電安裝；

2、 把單芯光纖和光纜從故障指示器和面板指示器上取下；

3、 對于面板指示器和故障指示器復歸口，貼上防光膠布；

4、 將固定螺栓按逆時針方向擰松，然后將導磁卡環從導磁軸上卸下來即可；

5、 松下螺絲將面板指示器取出即可。
