一、Q61N對焊高壓球閥產品概述
Q61N對焊高壓球閥與 其他閥門產品相比是其獨特的自密封設計，壓力越高，密封越可靠。該閥閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強， 在標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應 力不均，也不會由于車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%Carbon(碳素)的RPTFE材質，保障完全無泄漏(0%)。
Q61N高壓球閥閥體由A105或F304/F316材料制造，所有部件均為鍛件；采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏；本產品采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。由于其性能技術特性、工況的特殊使該產品形成了其他產品所替代不了的特點。
二、Q61N對焊高壓球閥主要零部件材料表
|
序號
|
零件名稱
|
材料
|
|
Q61N-C
|
Q61N-P
|
Q61N-R
|
|
1
|
閥體
|
A105、45
|
304/1Cr18Ni9Ti
|
316/1Cr18Ni12Mo2Ti
|
|
2
|
球體、閥桿
|
1Cr18/Cr18Ni9Ti
|
304/1Cr18Ni9Ti
|
316/1Cr18Ni12Mo2Ti
|
|
3
|
手柄
|
鑄鐵/WCB
|
|
4
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(VUILUK PTFE)、對位聚苯(PPL)
|
|
5
|
墊片、填料
|
聚四氟乙烯(PTFE)、對位聚苯(PPL)
|
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
|
|
|
|
|
|
三、Q61N對焊高壓球閥主要性能規范表
|
公稱壓力PN(MPa)
|
16
|
32
|
|
強度試驗壓力PT
|
24MPa
|
48 MPa
|
|
低壓密封試驗力
|
0.6MPa
|
|
高壓密封試驗力
|
17.6 MPa
|
35.2MPa
|

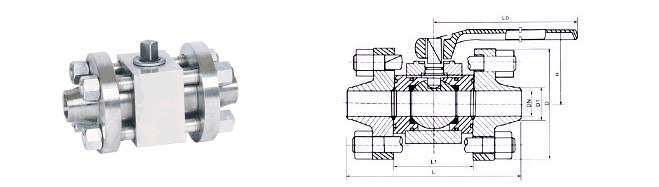

四、Q61N對焊高壓球閥主要外形尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
L1
|
D
|
D1
|
H
|
L0
|
|
16-32
|
10
|
150
|
60
|
90
|
17
|
58
|
220
|
|
15
|
170
|
70
|
100
|
23
|
62
|
220
|
|
20
|
191
|
81
|
110
|
29
|
75
|
250
|
|
25
|
205
|
95
|
115
|
36
|
80
|
250
|
|
32
|
230
|
110
|
150
|
43
|
96
|
300
|
|
40
|
260
|
120
|
170
|
49
|
111
|
400
|
|
50
|
330
|
140
|
200
|
61
|
128
|
400
|
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
