一、Q49F固定式L型三通球閥產品概述
Q49F固定式L型三通球閥是一種法蘭連接，采用固定球，彈簧或碟簧加載的兩面閥座結構，受力平衡，保證閉止通道上可靠密封，開關輕便，主要用于對管道中介質流向的切換，也能使相互垂直的兩個通道連接或關閉。
Q49F/H固定式L型三通球閥根據不同工況，密封面可分別采用Q49F軟密封和Q49H/Y金屬硬密封兩種，軟密封使用聚四氟乙烯(PTFE)、對位聚苯(PPL)等，硬密封噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！
二、Q49F固定式L型三通球閥主要零件部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
球體
|
2Cr13
|
304
|
316
|
316L
|
|
3
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
固定軸
|
2Cr13
|
304
|
316
|
316L
|
|
5
|
密封圈
|
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
|
|
6
|
閥座
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE+O形圈/柔性石墨+不銹鋼
|
三、Q49F固定式L型三通球閥主要執行標準表
|
設計制造標準
|
API 608、ASME B16.34(美標閥門)
|
|
GB/T 12238、GB/T 12224(國標閥門)
|
|
結構長度標準
|
ASME B 16.10(美標閥門)
|
|
GB/T 12221(國標閥門)
|
|
法蘭端標準
|
ASME B16.5(DN≤600美標閥門)
|
|
GB/T 9113、HG/T 20592、JB 79(國標閥門)
|
|
檢驗試驗標準
|
JB/T 9092-99、GB/T 13927-2008
|

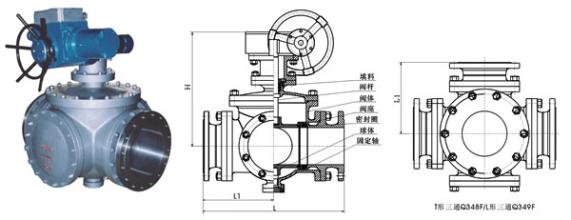

四、Q49F固定式L型三通球閥主要外型尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸(mm)
|
|
L
|
L1
|
H
|
|
1.6-4.0
|
50
|
240
|
12
|
325
|
|
65
|
360
|
130
|
335
|
|
80
|
280
|
140
|
360
|
|
100
|
320
|
160
|
370
|
|
125
|
380
|
190
|
420
|
|
150
|
440
|
220
|
440
|
|
200
|
670
|
335
|
490
|
|
250
|
760
|
380
|
520
|
|
300
|
850
|
425
|
610
|
|
350
|
980
|
490
|
700
|
|
400
|
1080
|
540
|
800
|
|
500
|
1360
|
680
|
900
|
|
600
|
1750
|
875
|
1000
|
