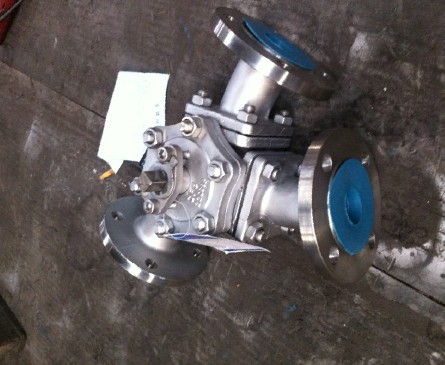

一、Q42F不銹鋼Y型三通球閥產品概述
Q42F不銹鋼Y型三通球閥有相互成120°和兩通孔成135°兩種，其整體采用不銹鋼304、304L、316、316L等材料制造而成，該產品流道形式為Y型，閥座為三面閥座，主要用于酸堿腐蝕性介質Y型管路流向的切換。
Q42F不銹鋼Y型三通球閥閥座密封根據工況不同，密封面可采用聚四氟乙烯(≤200℃)、對位聚苯(≤300℃)(即軟密封形式)或硬質合金(≤600℃)、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料(即硬密封形式)等多種先進工藝材料，本產品結構結構緊湊，易于操作和維修，可滿足不同的工況要求，特別適用各種苛刻工況。
二、Q42F不銹鋼Y型三通球閥主要零部件材料表
|
序號
|
零件名稱
|
材質名稱(常規配置)
|
|
Q42F/H-P
|
Q42F/H-R
|
Q42F/H-RL
|
|
1
|
閥體
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
2
|
球體
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
3
|
密封圈
|
PTFE、PPL、柔性石墨
|
|
4
|
閥座/密封面
|
PTFE、PPL、柔性石墨
|
|
5
|
填料
|
柔性石墨/PPL/PTFE
|
|
6
|
閥桿
|
304
|
316
|
316L
|
|
7
|
雙頭螺栓
|
304
|
316
|
316L
|
|
8
|
螺母
|
304
|
316
|
316L
|
|
9
|
墊片
|
PTFE、PPL、柔性石墨
|
三、Q42F不銹鋼Y型三通球閥主要性能規范表
|
公稱壓力
PN(MPa)
|
試驗壓力
|
|
殼體
|
高壓液密封
|
低壓液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4.0
|
6.0MPa
|
4.4MPa
|
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
|
適用溫度
|
-28～350℃
|
|
應用規范
|
連接法蘭標準
|
JB79、GB9113、HG20592
|
|
檢驗試驗標準
|
JB/T9092
|

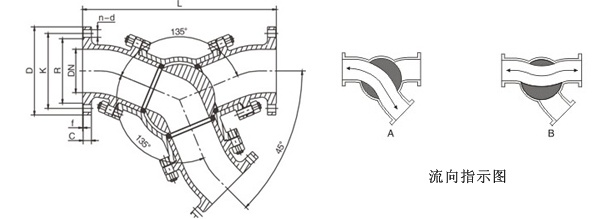

四、Q42F不銹鋼Y型三通球閥主要外型尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
K
|
R
|
C
|
f
|
N-d
|
|
1.6
|
50
|
340
|
160
|
125
|
100
|
20
|
3
|
4-?18
|
|
65
|
400
|
180
|
145
|
120
|
20
|
3
|
4-?18
|
|
80
|
410
|
195
|
160
|
135
|
20
|
3
|
8-?18
|
|
100
|
460
|
215
|
180
|
155
|
22
|
3
|
8-?18
|
|
125
|
560
|
245
|
210
|
185
|
22
|
3
|
8-?18
|
|
150
|
660
|
280
|
240
|
210
|
24
|
3
|
8-?23
|
|
200
|
800
|
335
|
295
|
265
|
24
|
3
|
12-?23
|
|
250
|
1030
|
405
|
355
|
320
|
30
|
3
|
12-?25
|
|
300
|
1140
|
460
|
410
|
375
|
30
|
4
|
12-?25
|
