一、Q42F 135度角Y型三通球閥產品概述
Q42F
135度角Y型三通球閥的流道形式為135度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，該閥外型美觀，結構緊湊合理，密封性能好。
Y型三通球閥，流道形式Y型，閥座為三面閥座，主要用于Y型管路流向的切換。
二、Q42F 135度角Y型三通球閥主要零部件材料表
|
序號
|
零件名稱
|
材質名稱(常規配置)
|
|
Q42F/H-C
|
Q42F/H-P
|
Q42F/H-R
|
Q42F/H-RL
|
|
1
|
閥體、閥蓋
|
WCB
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
2
|
填料
|
PTFE、PPL、柔性石墨
|
|
3
|
球體
|
WCB+HCr
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
4
|
密封圈
|
PTFE、PPL
|
|
5
|
墊片
|
PTFE、PPL
|
|
6
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
雙頭螺栓
|
35CrMoA
|
304
|
316
|
316L
|
三、Q42F 135度角Y型三通球閥主要性能規范表
|
公稱壓力
PN(MPa)
|
試驗壓力PS(MPa)
|
|
殼體
|
高壓液密封
|
低壓液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4.0
|
6.0MPa
|
4.4MPa
|
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
|
適用溫度
|
-28～450℃
|
|
執行標準
|
設計
|
GB/T12237-89
|
|
結構長度
|
GB12221
|
|
連接法蘭
|
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
|
|
檢驗試驗
|
GB/T13927、JB/T9092、API598
|

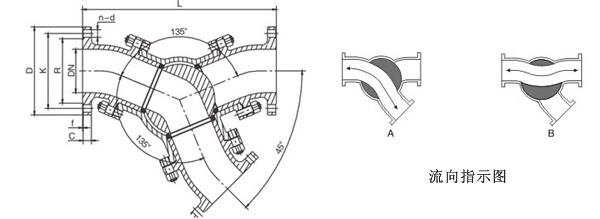

四、Q42F 135度角Y型三通球閥主要外型尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
D
|
K
|
R
|
C
|
f
|
N-d
|
|
1.6
|
50
|
340
|
160
|
125
|
100
|
20
|
3
|
4-?18
|
|
65
|
400
|
180
|
145
|
120
|
20
|
3
|
4-?18
|
|
80
|
410
|
195
|
160
|
135
|
20
|
3
|
8-?18
|
|
100
|
460
|
215
|
180
|
155
|
22
|
3
|
8-?18
|
|
125
|
560
|
245
|
210
|
185
|
22
|
3
|
8-?18
|
|
150
|
660
|
280
|
240
|
210
|
24
|
3
|
8-?23
|
|
200
|
800
|
335
|
295
|
265
|
24
|
3
|
12-?23
|
|
250
|
1030
|
405
|
355
|
320
|
30
|
3
|
12-?25
|
|
300
|
1140
|
460
|
410
|
375
|
30
|
4
|
12-?25
|
